EcoNet-BH Installationsguide för termostat för golvvärme
Steg-för-steg-instruktioner, kopplingsscheman och resurser för säker installation av din smarta nätspänningstermostat.
Kompatibilitet och krav
Kompatibla värmesystem
Den smarta termostaten EcoNet-BH är utformad förnätspänningsuppvärmningsystem, inklusive:
- Elektriskgolvlister(120V/240V/208V)
- Fläktdrivna värmaremed väggmonterad styrning
- Konvektionsvärmare(elektrisk)
- Fristående vattenburna värmare
Elektriska krav
Inte kompatibel med
Till skillnad från mekaniska termostater kräver EcoNet-BH både nät och neutral för smart display, WiFi och programmering.
Säkerhetsåtgärder
ELECTRICAL SHOCK OR EQUIPMENT DAMAGE HAZARD
1.
Stänga avbrytareföre ledningsdragning
2.
Kontrollera att strömmen ärOFFmed en testare
3.
Legitimerad elektriker rekommenderas
4.
FöljaNEC& lokala koder
5.
Koppla aldrig strömförande kretsar
Steg-för-steg installation av termostat för golvvärme
STEP 1Ta bort den gamla termostaten
- Stäng av vid brytaren
- Ta bort frontplåten och skruvarna
- Märk och koppla bort kablar
- Ta ett foto av gamla ledningar
STEP 2Verifiera spänningstyp
- 120V→ vanligt i hem
- 240V→ högre effekt, dubbelpolig strömförsörjning behövs
- 208V→ lägenheter/kommersiella lokaler, använd kontaktor
STEP 3Tråd EcoNet-BH
- 1 (L1): Varm in
- 2 (L): Varmluft → värmare
- 5 (N): Neutral ingång
- 6 (N1): Neutral ut → värmare
- 3/4: Extern sensor (tillval NTC 10k)
STEP 4Montera termostaten
- Vik in kablarna i väggdosan
- Fäst monteringsplattan
- Fixa termostat och frontplatta
- Återställ brytarens ström
- Displayen tänds
- Kör initial installation (tid, schema)
- Anslut WiFi via SmartLife-appen

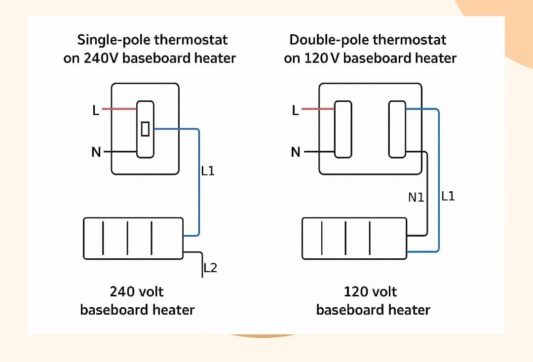

Kopplingsscheman
120V dubbelpolig ledningsdragning (rekommenderas)
240V / 208V med kontaktor (säker metod)
Ladda ner installationsresurser
Felsökning
- Ingen skärm→ Kontrollera brytare och ledningar
- Displayen är på men ingen värme→ Verifiera L1/L/N-anslutningar
- Temperaturen är felaktig→ Kalibrera i inställningar, undvik värmekällor
- WiFi-fel→ Använd 2,4 GHz, återställ, para ihop appen igen
Vanliga frågor
Varför behöver EcoNet-BH en neutralledare?
Den driver skärmen, WiFi och smarta funktioner kontinuerligt.
Kan den ersätta en 2-tråds enpolig termostat?
Nej. Kräver VARM + NEUTRAL. Dra ny kabel eller uppgradera kablarna.
Vad sägs om inbyggda värmeelement?
Ej kompatibel. Måste använda värmare avsedda för extern termostatstyrning.
Maximal belastning?
16A → 1920W @120V, 3840W @240V. Större belastningar kräver en kontaktor.
