แรงดันไฟฟ้าสายไปยังแหล่งจ่ายไฟรีเลย์เทอร์โมสตัท — คู่มือง่ายๆ สำหรับเจ้าของบ้าน

คุณเพิ่งตัดสินใจที่จะทําให้ระบบทําความร้อนในบ้านของคุณฉลาดขึ้น
Maybe you want a thermostat you can control from your phone, or you’re tired of guessing when to turn the heater off.

จากนั้นคุณเปิดแผ่นผนัง—
และพบสายไฟหนาสองเส้นจ้องกลับมาที่คุณ
ไม่มีสาย "C" ไม่มี "เป็นกลาง"
แค่ขาวดํา หรืออาจจะเป็นขาวดํา

หากฟังดูคุ้นเคย คุณเคยพบกับส่วนที่สับสนที่สุดส่วนหนึ่งของการอัปเกรดเครื่องทําความร้อนในบ้าน:
สาย voltage สายไฟandแหล่งจ่ายไฟรีเลย์.

มาแจกแจงเป็นภาษาอังกฤษธรรมดา

"แรงดันไฟฟ้าของสาย" หมายถึงอะไร

บ้านส่วนใหญ่ในอเมริกาเหนือใช้ระบบเทอร์โมสตัทสองชนิดขึ้นอยู่กับประเภทของเครื่องทําความร้อนที่พวกเขาควบคุม:

หากเทอร์โมสตัทของคุณเชื่อมต่อกับสายไฟหนาและควบคุมกระดานข้างก้นไฟฟ้าหรือความร้อนที่แผ่รังสีเกือบจะแน่นอนแรงดันไฟฟ้าสาย.

นั่นหมายความว่าสายไฟมีกระแสไฟฟ้าแบบเดียวกับที่วิ่งเต้ารับของคุณ—120 หรือ 240 โวลต์ไม่ใช่ 24 โวลต์ที่ปลอดภัยที่ใช้ในเทอร์โมสตัทอัจฉริยะส่วนใหญ่

เหตุใดสิ่งนี้จึงมีความสําคัญสําหรับเทอร์โมสตัทอัจฉริยะ

นี่คือสิ่งที่จับได้:
เทอร์โมสตัทอัจฉริยะยอดนิยม (Nest, Ecobee ฯลฯ ) ได้รับการออกแบบมาสําหรับระบบแรงดันต่ํา.

If you connect them directly to line voltage, they’ll be instantly damaged — like plugging your phone into a clothes dryer outlet.
That’s why so many homeowners get stuck halfway through an installation, wondering why nothing matches.

คุณจะทําอย่างไรถ้าฮีตเตอร์ของคุณทํางานโดยใช้ไฟ 120 หรือ 240 โวลต์?

คุณมีสองเส้นทางที่ปลอดภัย:

1. เพิ่มรีเลย์หรือคอนแทคเตอร์ระหว่างเทอร์โมสตัทและฮีตเตอร์ หรือ
2. ใช้เทอร์โมสตัทที่สร้างขึ้นสําหรับสาย voltage ระบบ.

บทบาทของแหล่งจ่ายไฟรีเลย์

มาพูดถึงตัวเลือกแรก: การใช้บรรทัด voltage ไปยังแหล่งจ่ายไฟรีเลย์เทอร์โมสตัท.

รีเลย์ (เรียกอีกอย่างว่าคอนแทคเตอร์) โดยพื้นฐานแล้วเป็นสวิตช์ไฟฟ้าควบคุมโดยเทอร์โมสตัทของคุณ.
It allows the thermostat to “tell” your high-voltage heater when to turn on, without directly carrying the dangerous current.

ลองคิดแบบนี้:

เทอร์โมสตัทของคุณให้คําสั่ง รีเลย์ทําการยกของหนัก

When the thermostat sends a small signal, the relay’s coil energizes and closes the circuit that powers your 240 V heater.
เมื่อเทอร์โมสตัทปิด ขดลวดจะคลายออก และวงจรฮีตเตอร์จะเปิดขึ้นอีกครั้ง
สิ่งนี้ทําให้ระบบควบคุมอัจฉริยะของคุณปลอดภัย แยก และสอดคล้องกับรหัส.

เมื่อคุณต้องการรีเลย์จริงๆ

ไม่ใช่ทุกบรรทัด-voltage การตั้งค่าจําเป็นต้องมีรีเลย์
นี่คือวิธีการบอก

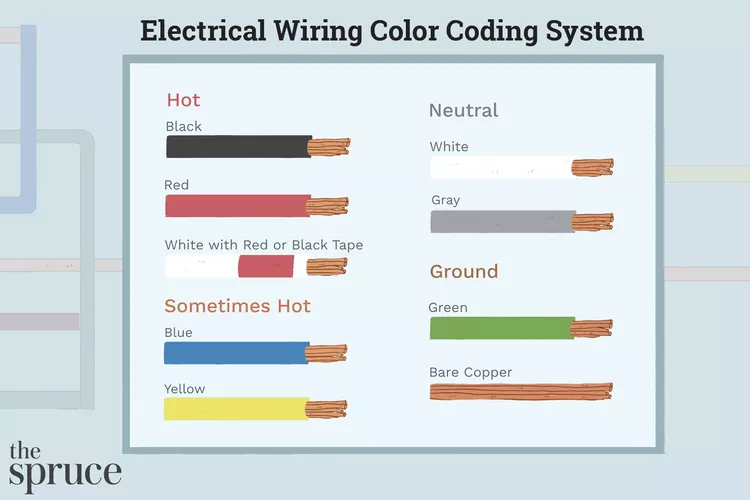

• หากวงจรของคุณให้120 V พร้อมสายกลาง(สีดํา = ร้อน, สีขาว = เป็นกลาง) สายอิเล็กทรอนิกส์จํานวนมาก tag เทอร์โมสตัทสามารถเชื่อมต่อได้โดยตรง.

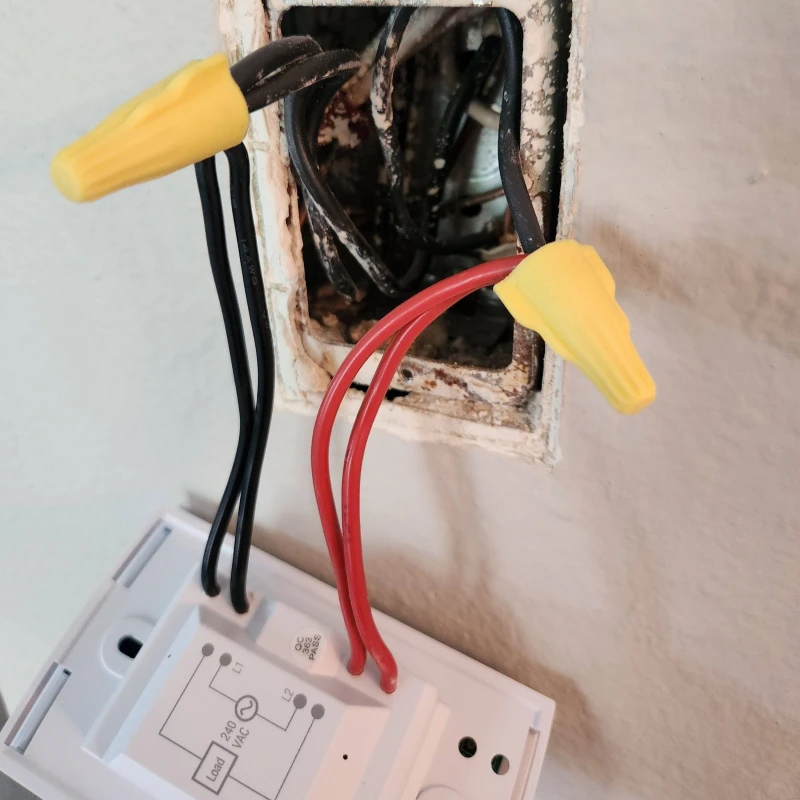

• ถ้าวงจรของคุณคือ240 V พร้อมสายไฟร้อนสองเส้น(สีดําและสีแดงไม่มีความเป็นกลาง) เทอร์โมสตัทเองไม่สามารถทํางานด้วยพลังงานนั้นได้

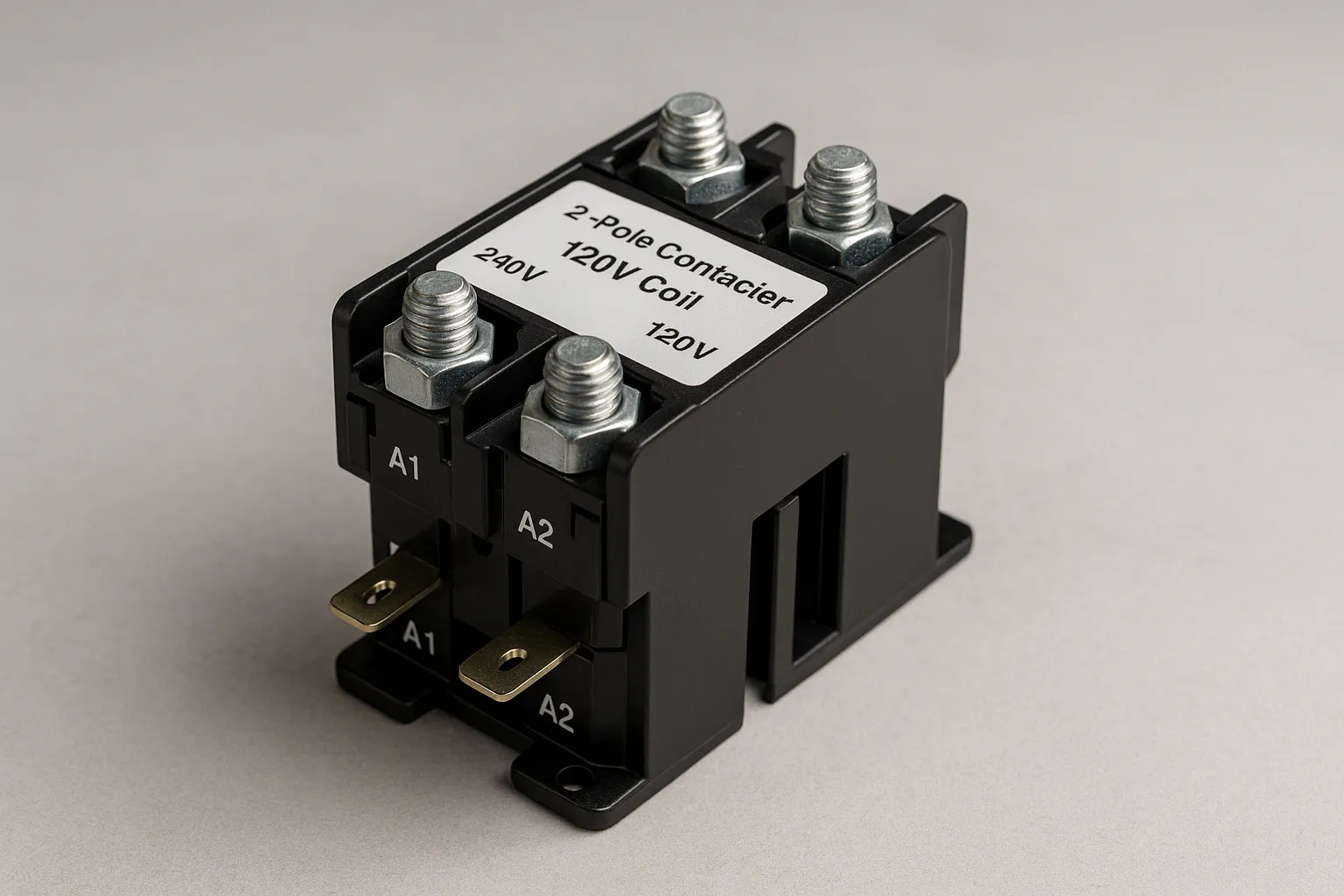

  คุณจะต้องมีรีเลย์หรือคอนแทคเตอร์ด้วยขดลวด 120 Vเพื่อเชื่อมทั้งสอง

กล่าวอีกนัยหนึ่ง:

ไม่มีสายกลาง = ต้องการรีเลย์

This setup lets the thermostat use standard 120 V power while safely switching the 240 V heater circuit through the relay.

วิธีระบุประเภทระบบของคุณ

ก่อนทําอะไร คุณควรตรวจสอบสิ่งที่คุณมีจริง
เบาะแสสั้นๆ สองสามข้อสามารถช่วยประหยัดเวลาของความสับสนได้

1. ตรวจสอบแผงเบรกเกอร์ของคุณ
   • สวิตช์หนึ่งตัว→วงจร 120 V
   • สวิตช์ผูกสองตัว→วงจร 240 V
2. มองหลังเทอร์โมสตัทของคุณ
   • สายสีดํา + สีขาวหนึ่งเส้น→ 120 V (ปัจจุบันเป็นกลาง)
   • สายสีดําหนึ่งเส้น + สีแดงหนึ่งเส้น → 240 V (ไม่มีกลาง)
3. ใช้เครื่องทดสอบแรงดันไฟฟ้าหรือมัลติมิเตอร์(ถ้าคุณรู้วิธีอย่างปลอดภัย)
   • 120 V ระหว่างขาวดํา→สามารถเชื่อมต่อโดยตรงได้
   • 240 V ระหว่างสีดําและสีแดง (ไม่มีกลาง)→ ใช้การตั้งค่ารีเลย์

หากคุณไม่แน่ใจ ให้ปิดเครื่องที่เบรกเกอร์และโทรหาช่างไฟฟ้า
ไม่คุ้มที่จะเดาเมื่อมี 240 โวลต์เข้ามาเกี่ยวข้อง

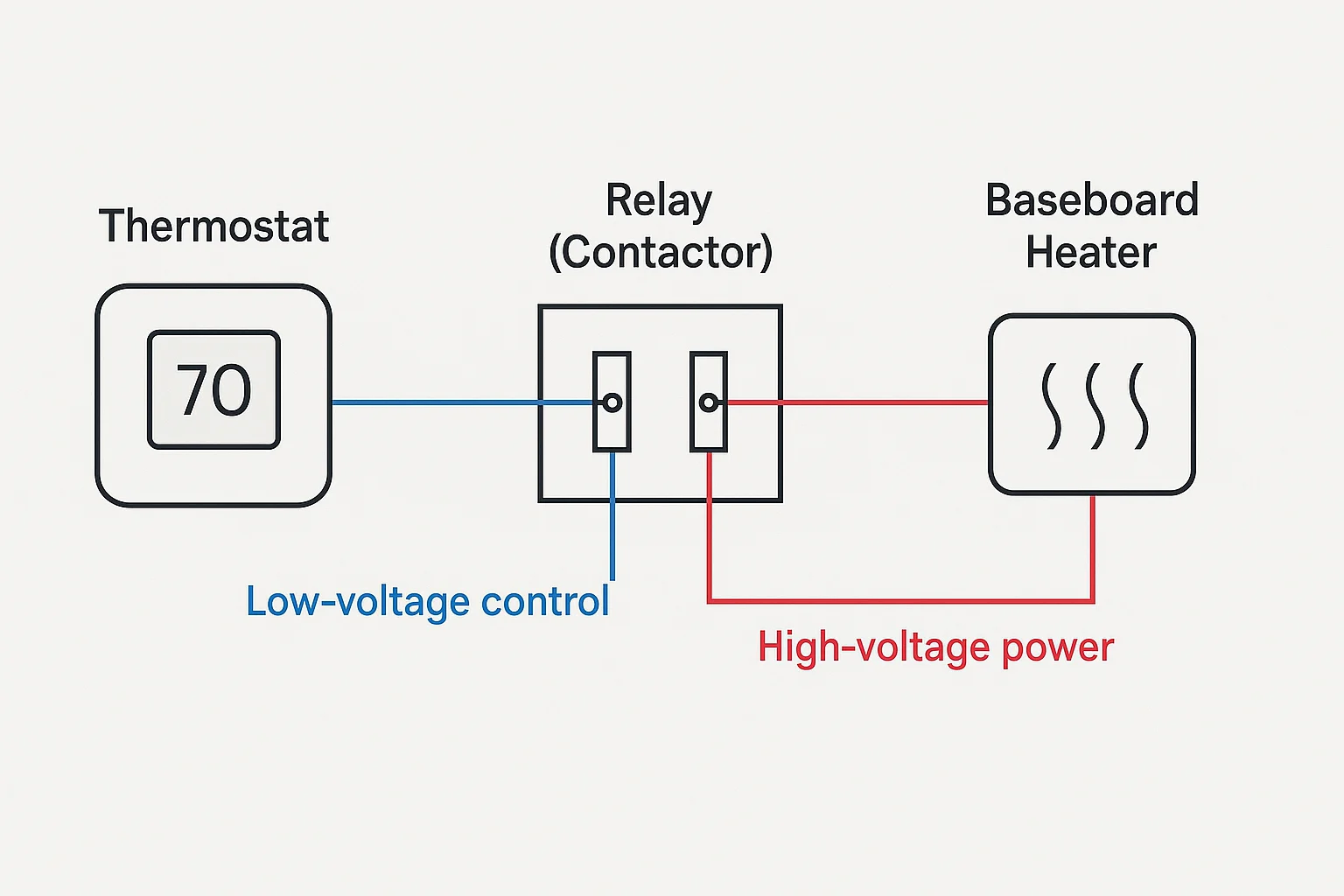

การเดินสายทั่วไปเช่น ample

ลองดูตัวอย่างง่ายๆ

คุณมีฮีตเตอร์กระดานข้างก้น 240 V และต้องการใช้เทอร์โมสตัทที่ทันสมัยซึ่งทํางานโดยใช้ไฟ 120 V

นี่คือสิ่งที่เกิดขึ้น:

1. เทอร์โมสตัทใช้พลังงานจากสาย 120 V (ร้อน + เป็นกลาง)
2. ขั้วเอาท์พุทส่งพลังงานไปยังขดลวดของรีเลย์ 2 ขั้วจัดอันดับสําหรับ 120 V.
3. รีเลย์นั้นจะสลับสายไฟ 240 V สองเส้นที่ไปที่ฮีตเตอร์ของคุณ

ผลลัพธ์:

• เทอร์โมสตัทควบคุมฮีตเตอร์ทางอ้อม
• เครื่องทําความร้อนได้รับไฟ 240 V เต็มอย่างปลอดภัย
• เทอร์โมสตัทยังคงเปิดอยู่บนสาย 120 V

สะอาด ปลอดภัย และวิธีที่ผู้ติดตั้งมืออาชีพมักจะจัดการกับการอัปเกรดเหล่านี้

ตัวเลือกที่ 2: เทอร์โมสตัทที่สร้างขึ้นสําหรับสาย voltage ระบบ

ตอนนี้สําหรับตัวเลือกที่สอง — และมักจะเป็นตัวเลือกที่ง่ายที่สุด
Some thermostats are built to handle line voltage directly, meaning they can safely control 120–240 V baseboard or radiant heaters. However, if your 240 V circuit has no neutral, a relay (contactor) may still be needed to power the thermostat’s electronics.

These thermostats connect directly to 120 V circuits and have internal relays rated for the current of typical baseboard heaters (often up to 16 amps).
They still provide digital temperature control, scheduling, and smart-home features, but without needing an extra box in your wall.

If your home already has a 120 V circuit with a neutral line, choosing one of these thermostats can save both wiring work and parts cost.

ตัวอย่างหนึ่งของการออกแบบดังกล่าวคือEcoNet-BH, which supports 120 V to 240 V line-voltage heating systems. It powers itself from an L-N supply but can also control 240 V two-hot-wire circuits via a 2-pole contactor when no neutral is available.
แต่ประเด็นสําคัญไม่ใช่โมเดล แต่เป็นหลักความเข้ากันได้:

จับคู่เทอร์โมสตัทของคุณกับประเภทสายไฟของคุณ ไม่ใช่ในทางกลับกัน

การแจ้งเตือนความปลอดภัยที่สําคัญ

• ปิดเครื่องที่เบรกเกอร์ก่อนสัมผัสสายไฟใดๆ
• ห้ามใช้สายกลางเป็นสายด่วนเส้นที่สอง— มันไม่ปลอดภัยและไม่ควรเขียนโค้ด
• ตรวจสอบว่าเทอร์โมสตัทและรีเลย์ของคุณได้รับการจัดอันดับสําหรับการดึงกระแสของฮีตเตอร์ (amp เร่าง)
• ติดตามรหัสไฟฟ้าท้องถิ่น (NEC ในสหรัฐอเมริกา).
• หากมีข้อสงสัย ให้จ้างช่างไฟฟ้าที่มีใบอนุญาตสําหรับการเชื่อมต่อและการตรวจสอบขั้นสุดท้าย

การทําความร้อนอัจฉริยะนั้นยอดเยี่ยม แต่ความปลอดภัยต้องมาก่อนเสมอ

ห่อมันขึ้น

ทําความเข้าใจว่าบรรทัด voltage ไปยังแหล่งจ่ายไฟรีเลย์เทอร์โมสตัทงานไม่ได้มีไว้สําหรับช่างไฟฟ้าเท่านั้น
สําหรับเจ้าของบ้านที่ต้องการปรับปรุงระบบทําความร้อนรุ่นเก่าให้ทันสมัยอย่างปลอดภัย

นี่คือเวอร์ชันสั้น ๆ :

• หากคุณมี 120 V ที่มีความเป็นกลาง→เลือกสาย-voltage เทอร์โมสตัทอัจฉริยะที่เชื่อมต่อโดยตรง
• หากคุณมี 240 V (สายไฟร้อนสองเส้น)→คุณจะต้องมีเทอร์โมสตัทและการตั้งค่ารีเลย์ (คอนแทคเตอร์)
• หากคุณไม่แน่ใจ→ตรวจสอบสายไฟหรือปรึกษาช่างไฟฟ้าก่อนซื้ออะไร

เมื่อคุณทราบระบบของคุณแล้ว การอัปเกรดจะกลายเป็นเรื่องง่ายและปลอดภัย

เทอร์โมสตัทอัจฉริยะสามารถทําให้บ้านของคุณมีประสิทธิภาพมากขึ้น แต่ขั้นตอนที่ชาญฉลาดที่สุดคือการรู้สิ่งที่อยู่หลังกําแพงของคุณก่อนที่คุณจะเริ่ม
