EcoNet-BH 踢脚线加热器温控器安装指南

有关智能线电压恒温器安全安装的分步说明、接线图和资源。

获取 EcoNet-BH

兼容性和要求

Cadet F line-voltage baseboard

兼容加热系统

EcoNet-BH 智能恒温器专为线电压加热系统，包括：

电的踢脚线加热器(120V/240V/208V)
风扇加热器带墙内控制
对流加热器（电的）
独立式水暖加热器

电气要求

电源：95–240 伏交流电，50/60 赫兹

负载能力：16A 电阻负载（≈3840W @ 240V）

接线：需要火线 + 零线（4线连接）

交换：双极，可实现安全的全电路控制

不兼容

与机械恒温器不同，EcoNet-BH 需要火线和中性线才能实现智能显示、WiFi 和编程。

两线单极温控器（缺少中性线）

24V HVAC 系统

内置拨号控制加热器

毫伏气体系统

EcoNet-BH compatible what heating system

Turn OFF breaker -

安全预防措施

ELECTRICAL SHOCK OR EQUIPMENT DAMAGE HAZARD

1.

关断路器接线前

2.

确认电源OFF与测试人员

3.

推荐持证电工

4.

跟随NEC& 当地代码

5.

切勿连接带电电路

踢脚线加热器恒温器安装步骤

checking voltage for baseboard heater thermostat installation

STEP 1拆除旧恒温器

断路器断电
拆下面板和螺丝
标记并断开电线
拍摄旧电线的照片

how to remove old baseboard heater thermostat

STEP 2验证电压类型

120V→ 常见于家庭
240V→ 需要更大功率、双极
208V→ 公寓/商业，使用承包商

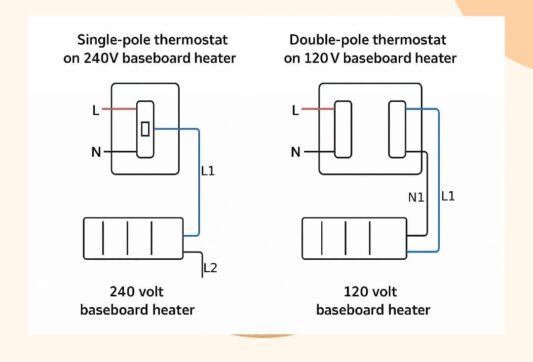

Single-pole and double-pole EcoNet-BH thermostat wiring

STEP 3电线 EcoNet-BH

1（L1）：热入
2（L）：热输出→加热器
5（N）：中性线接入
6（N1）：中性线输出→加热器
3/4：外部传感器（可选NTC 10k）

step1 -

step2 -

STEP 4安装恒温器

将电线折入墙盒
安装板
修理恒温器和面板
恢复断路器电源
显示屏亮起
运行初始设置（时间、时间表）
通过 SmartLife 应用程序连接 WiFi

接线图

EcoNet-BH 120V Electrical Baseboard Thermostat Wiring Diagram

120V 双极接线（推荐）

EcoNet-BH 204_208V Electrical Baseboard Thermostat Wiring Diagram

240V / 208V 带接触器（安全方法）

下载安装资源

EcoNet-BH 安装手册 PDF

故障排除

无显示→ 检查断路器和接线
屏幕亮但不发热→ 验证 L1/L/N 连接
温度不准确→ 在设置中校准，避开热源
WiFi 失败→ 使用 2.4GHz，重置，重新配对应用程序

Troubleshooting thermostat -

常见问题

它持续为显示器、WiFi 和智能功能供电。

不可以。需要火线 + 零线。请铺设新电缆或升级线路。

不兼容。必须使用设计用于外部恒温器控制的加热器。

16A → 1920W @120V，3840W @240V。更大的负载需要接触器。
