EcoNet-BH คู่มือการติดตั้งเทอร์โมสตัทเครื่องทำความร้อนแบบฐาน
Step-by-step instructions, wiring diagrams, and resources for safe installation of your smart line voltage thermostat.
ความเข้ากันได้และข้อกำหนด
ระบบทำความร้อนที่เข้ากันได้
เทอร์โมสตัทอัจฉริยะ EcoNet-BH ได้รับการออกแบบมาสำหรับแรงดันไฟฟ้าสายทำความร้อนระบบ, รวมทั้ง:
- ไฟฟ้าเครื่องทำความร้อนแบบติดผนัง(120V/240V/208V)
- เครื่องทำความร้อนแบบพัดลมพร้อมระบบควบคุมแบบติดผนัง
- เครื่องทำความร้อนแบบพาความร้อน(ไฟฟ้า)
- เครื่องทำความร้อนแบบไฮโดรนิกส์แบบครบวงจร
ข้อกำหนดด้านไฟฟ้า
ไม่เข้ากันกับ
Unlike mechanical thermostats, EcoNet-BH requires both line and neutral for smart display, WiFi, and programming.
ข้อควรระวังด้านความปลอดภัย
ELECTRICAL SHOCK OR EQUIPMENT DAMAGE HAZARD
1.
ปิดเครื่องเบรกเกอร์ก่อนเดินสายไฟ
2.
ตรวจสอบพลังงานOFFพร้อมผู้ทดสอบ
3.
แนะนำช่างไฟฟ้าที่มีใบอนุญาต
4.
ติดตามNECและรหัสท้องถิ่น
5.
อย่าต่อสายวงจรไฟฟ้า
การติดตั้งเทอร์โมสตัทเครื่องทำความร้อนแบบฐานทีละขั้นตอน
STEP 1ถอดเทอร์โมสตัทเก่าออก
- ปิดเครื่องที่เบรกเกอร์
- ถอดแผงหน้าปัดและสกรูออก
- ติดฉลากและตัดการเชื่อมต่อสายไฟ
- ถ่ายรูปสายไฟเก่า
STEP 2ตรวจสอบประเภทแรงดันไฟฟ้า
- 120V→ พบได้ทั่วไปในบ้าน
- 240V→ ต้องใช้กำลังไฟฟ้าที่สูงกว่า 2 ขั้ว
- 208V→ อพาร์ทเม้นท์/อาคารพาณิชย์ ใช้ติดต่อ
STEP 3สาย EcoNet-BH
- 1 (L1): ร้อนใน
- 2 (L): Hot Out → เครื่องทำความร้อน
- 5 (N): เป็นกลางใน
- 6 (N1): นิวทรัลเอาท์ → ฮีตเตอร์
- 3/4: เซ็นเซอร์ภายนอก (NTC 10k เสริม)
STEP 4เทอร์โมสตัทแบบติดตั้ง
- พับสายไฟเข้าไปในกล่องติดผนัง
- ติดแผ่นยึด
- แก้ไขเทอร์โมสตัทและแผงหน้าปัด
- คืนพลังงานให้กับเบรกเกอร์
- จอแสดงผลสว่างขึ้น
- รันการตั้งค่าเริ่มต้น (เวลา, กำหนดการ)
- เชื่อมต่อ WiFi ผ่านแอป SmartLife

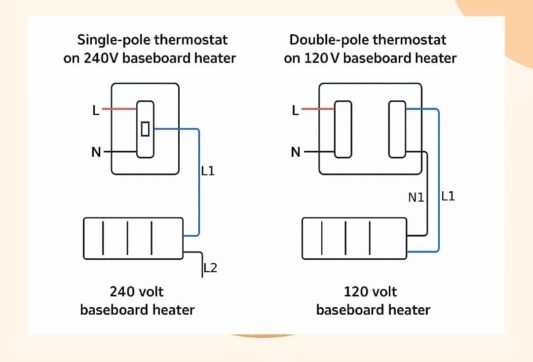

แผนผังสายไฟ
สายไฟสองขั้ว 120V (แนะนำ)
240V / 208V พร้อมคอนแทคเตอร์ (วิธีที่ปลอดภัย)
ดาวน์โหลดทรัพยากรการติดตั้ง
การแก้ไขปัญหา
- ไม่มีจอแสดงผล→ ตรวจสอบเบรกเกอร์และสายไฟ
- จอติดแต่ไม่มีความร้อน→ ตรวจสอบการเชื่อมต่อ L1/L/N
- อุณหภูมิไม่แม่นยำ→ ปรับเทียบในการตั้งค่า หลีกเลี่ยงแหล่งความร้อน
- ไวไฟล้มเหลว→ ใช้ 2.4GHz รีเซ็ต จับคู่แอปใหม่
คำถามที่พบบ่อย
เหตุใด EcoNet-BH จึงต้องใช้สายกลาง?
จ่ายพลังงานให้กับจอแสดงผล, WiFi และฟีเจอร์อัจฉริยะอย่างต่อเนื่อง
สามารถทดแทนเทอร์โมสตัทขั้วเดี่ยว 2 สายได้หรือไม่?
ไม่ ต้องใช้ HOT + NEUTRAL เดินสายใหม่หรืออัพเกรดสายไฟ
แล้วเครื่องทำความร้อนแบบหมุนในตัวล่ะ?
ไม่เข้ากัน ต้องใช้เครื่องทำความร้อนที่ออกแบบมาสำหรับการควบคุมเทอร์โมสตัทภายนอก
โหลดสูงสุด?
16A → 1920W @120V, 3840W @240V โหลดขนาดใหญ่จำเป็นต้องใช้คอนแทคเตอร์
