ทำความเข้าใจความสัมพันธ์และความแตกต่างระหว่างศูนย์โหลดกับแผงไฟฟ้า

เมื่อหารือเกี่ยวกับการจ่ายพลังงานไฟฟ้า มักมีส่วนประกอบหลักสองประการเกิดขึ้น:ศูนย์โหลดandแผงบอร์ดอุปกรณ์เหล่านี้แม้จะมีฟังก์ชันบางอย่างที่คล้ายคลึงกัน แต่ก็มีจุดประสงค์ที่แตกต่างกันและออกแบบมาเพื่อการใช้งานที่แตกต่างกัน รู้จักกันในชื่อต่างๆ เช่นกล่องเบรกเกอร์,แผงจ่ายไฟ, หรือสวิตช์บอร์ดพวกมันเป็นกระดูกสันหลังของระบบไฟฟ้าในที่พักอาศัย เชิงพาณิชย์ และอุตสาหกรรม

บทความนี้ให้การเปรียบเทียบโดยละเอียดระหว่าง Load Centers และ Panelboards รวมถึงโครงสร้าง ฟังก์ชัน และเทคโนโลยีการตรวจสอบอัจฉริยะที่ช่วยเพิ่มประสิทธิภาพการทำงานอย่างไร

บทนำเกี่ยวกับศูนย์โหลดและแผงแผง

ศูนย์โหลด

Aศูนย์โหลดมักเรียกกันว่ากล่องเบรกเกอร์orแผงไฟฟ้าที่อยู่อาศัยส่วนใหญ่ใช้ในระบบที่พักอาศัยและเชิงพาณิชย์ขนาดเล็กเพื่อจ่ายไฟและป้องกันวงจร

หน้าตา:

• โดยทั่วไปจะติดตั้งภายในอาคาร เช่น ในโรงรถ ห้องใต้ดิน หรือตู้เสื้อผ้า
• ออกแบบมาสำหรับระบบไฟฟ้าเฟสเดียว 120/240V
• พร้อมด้วยเบรกเกอร์แบบเสียบปลั๊กเพื่อการติดตั้งและบำรุงรักษาที่ง่ายดาย
• ความจุกระแสไฟสูงสุด: โดยทั่วไปสูงสุด 400 แอมป์

แผงบอร์ด

Aแผงแผงเรียกอีกอย่างว่าแผงจ่ายไฟorแผงควบคุมไฟฟ้าใช้ในเชิงพาณิชย์และอุตสาหกรรมที่ต้องการแรงดันไฟฟ้าที่สูงขึ้นและความจุที่มากขึ้น

หน้าตา:

• รองรับระบบไฟฟ้าทั้งเฟสเดียวและสามเฟส (120/240V หรือ 208/480V)
• พร้อมด้วยเบรกเกอร์แบบสลักมอบการเชื่อมต่อที่ปลอดภัยยิ่งขึ้นสำหรับแอปพลิเคชันที่มีโหลดสูง
• ความจุกระแสไฟสูงสุด: สามารถเกิน 1,200 แอมป์

ความแตกต่างของโครงสร้างโดยละเอียด

ส่วนประกอบหลัก

ตัวอย่างเค้าโครงภายใน

ความแตกต่างที่สำคัญระหว่างศูนย์โหลดและแผงแผง

การออกแบบและการก่อสร้าง

ความจุไฟฟ้า

แอปพลิเคชัน

ความสามารถในการตรวจสอบอัจฉริยะ

ด้วยความก้าวหน้าทางเทคโนโลยี ตอนนี้ Load Centers และ Panelboards สามารถรวมเข้ากับระบบตรวจสอบพลังงานอัจฉริยะระบบเหล่านี้ให้ข้อมูลแบบเรียลไทม์เกี่ยวกับการใช้พลังงาน สถานะวงจร และปัญหาที่อาจเกิดขึ้น และที่สำคัญควรมีระบบ Smart Electric Monitor ในตัว

ประโยชน์ของการตรวจสอบอัจฉริยะ

1. ประสิทธิภาพการใช้พลังงานติดตามการใช้พลังงานเพื่อระบุจุดที่ไม่มีประสิทธิภาพและลดต้นทุน
2. การบำรุงรักษาเชิงป้องกัน:ตรวจสอบประสิทธิภาพของวงจรและตรวจจับการโอเวอร์โหลดหรือความผิดพลาดที่อาจเกิดขึ้นก่อนที่จะเกิดความเสียหาย
3. รีโมต:ใช้แอปหรืออุปกรณ์ที่เชื่อมต่อเพื่อควบคุมวงจรและจัดการการใช้พลังงานจากระยะไกล
4. การวิเคราะห์ข้อมูล:สร้างรายงานเพื่อเพิ่มประสิทธิภาพการจ่ายพลังงานและวางแผนการอัพเกรด

วิธีการทำงาน

• เซ็นเซอร์:ติดตั้งบนบัสบาร์หรือเบรกเกอร์เพื่อวัดแรงดันไฟฟ้า กระแสไฟฟ้า และการใช้พลังงาน
• การเชื่อมต่อ:ข้อมูลจะถูกส่งไปยังฮับกลางผ่าน Wi-Fi, Zigbee หรือโปรโตคอล IoT อื่นๆ
• อินเทอร์เฟซผู้ใช้:เข้าถึงได้ผ่านแอปมือถือหรือแดชบอร์ดเดสก์ท็อปเพื่อรับข้อมูลเชิงลึกแบบเรียลไทม์

ตัวอย่างโซลูชันการตรวจสอบอัจฉริยะ

ยี่ห้อและรุ่น	ภาพถ่าย	คุณสมบัติ	แอปพลิเคชัน

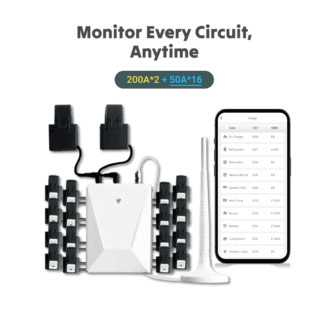

Grus WattPanel-2X		ติดตามการใช้พลังงานแบบเรียลไทม์และควบคุมเบรกเกอร์แบบแยกเฟสจากระยะไกล ตรวจสอบโหลดเซ็นเตอร์หลัก 240V และวงจรแยก 0 ~ 16 วงจร	ศูนย์โหลดที่อยู่อาศัยและธุรกิจขนาดเล็ก
Grus WattPanel-3X		การวินิจฉัยขั้นสูงและการบำรุงรักษาเชิงคาดการณ์สำหรับแผงควบคุม การตรวจสอบวงจรหลายวงจรสามเฟสขั้นสูงด้านพลังงานอุตสาหกรรม การใช้งานโหลดหลัก 208V ~ 400V และวงจรแต่ละวงจร 0 ~ 16 วงจร	แผงแผงสำหรับสภาพแวดล้อมทางการค้าและอุตสาหกรรม

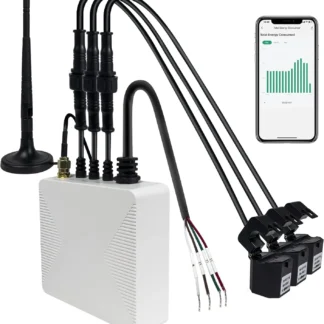

Grus WattNet-3		รองรับการผสานรวมหลายแผงและการเพิ่มประสิทธิภาพพลังงาน มิเตอร์ไฟฟ้าอัจฉริยะสามเฟส CT แบบหนีบสำหรับการตรวจสอบพลังงานแบบสองทิศทาง ไม่มีวงจรแยก	พื้นที่เชิงพาณิชย์ขนาดเล็กหรือแผงอุตสาหกรรมเบา
Grus WattNet-1		มิเตอร์ไฟฟ้าเฟสเดียว รองรับวงจรได้สูงสุด 2 วงจร มอนิเตอร์มิเตอร์ไฟฟ้าแบบสองทิศทาง	วงจรที่อยู่อาศัยและธุรกิจขนาดเล็ก

ตัวอย่างและการประยุกต์ใช้ในโลกแห่งความเป็นจริง

ตัวอย่างที่อยู่อาศัย: ศูนย์โหลด

ลองนึกภาพบ้านชานเมืองทั่วไปที่มี Load Center ติดตั้งอยู่ในโรงรถ Load Center นี้ทำหน้าที่จ่ายไฟให้กับวงจรไฟฟ้าภายในบ้าน เครื่องใช้ไฟฟ้าในครัว ระบบปรับอากาศ และเต้ารับไฟฟ้าภายนอก

คุณสมบัติหลักที่ใช้งาน:

• เบรกเกอร์แบบเสียบปลั๊ก:เจ้าของบ้านสามารถเพิ่มหรือเปลี่ยนวงจรสำหรับเครื่องใช้ไฟฟ้าใหม่ เช่น เครื่องชาร์จ EV หรืออ่างน้ำร้อนได้อย่างง่ายดาย
• ระบบจ่ายไฟ 120/240V:วงจรจ่ายไฟ 120V ให้กับเต้ารับมาตรฐานและแสงสว่าง ในขณะที่ 240V รองรับระบบ HVAC และเครื่องใช้ไฟฟ้าขนาดใหญ่ เช่น เตาอบไฟฟ้า
• การตรวจสอบอัจฉริยะ:ศูนย์โหลดที่รองรับ Wi-Fi ช่วยให้เจ้าของบ้านสามารถติดตามการใช้พลังงานผ่านแอปสมาร์ทโฟน ทำให้ควบคุมค่าไฟฟ้าได้ดีขึ้น

ความท้าทายที่ได้รับการแก้ไข:

1. หลีกเลี่ยงวงจรโอเวอร์โหลดโดยการตรวจสอบการใช้งานแบบเรียลไทม์
2. การจัดตารางให้เครื่องใช้ไฟฟ้าทำงานในช่วงที่มีอัตราค่าไฟฟ้าช่วงนอกพีค
3. ตรวจจับและแก้ไขข้อผิดพลาดของวงจรจากระยะไกล

ตัวอย่างเชิงพาณิชย์: แผงแผง

ลองพิจารณาโรงงานผลิตขนาดเล็กที่ใช้แผงควบคุมไฟฟ้าเพื่อจ่ายไฟฟ้าไปยังสายการผลิตต่างๆ ระบบไฟฟ้า และสำนักงานบริหาร

คุณสมบัติหลักที่ใช้งาน:

• เบรกเกอร์แบบโบลต์ออน:รับรองการเชื่อมต่อที่ปลอดภัยสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง เช่น อุปกรณ์ที่ใช้มอเตอร์
• ไฟฟ้าสามเฟส:รองรับการจ่ายไฟฟ้าประสิทธิภาพสูงให้กับเครื่องจักรกลหนัก
• การออกแบบแบบโมดูลาร์:รองรับการขยายตัวในอนาคตโดยการเพิ่มวงจรใหม่เมื่อสายการผลิตขยายตัว

ความท้าทายที่ได้รับการแก้ไข:

1. การปรับสมดุลโหลดพลังงานระหว่างเครื่องจักรหลายเครื่องเพื่อป้องกันการหยุดทำงาน
2. การใช้การตรวจสอบอัจฉริยะเพื่อคาดการณ์และป้องกันความล้มเหลวของอุปกรณ์
3. สนับสนุนการตรวจสอบพลังงานเพื่อการปฏิบัติตามกฎระเบียบและการริเริ่มในการประหยัดต้นทุน

คุณสมบัติอัจฉริยะขั้นสูงสำหรับศูนย์โหลดและแผงควบคุม

เมื่อระบบไฟฟ้ามีความซับซ้อนมากขึ้น ผู้ผลิตจึงผสานรวมเทคโนโลยีอัจฉริยะขั้นสูงเข้ากับศูนย์โหลดและแผงจ่ายไฟ นวัตกรรมสำคัญๆ ต่อไปนี้คือสิ่งต่อไปนี้

1. การตรวจสอบระดับวงจร

ศูนย์โหลดอัจฉริยะและแผงควบคุมช่วยให้ผู้ใช้สามารถติดตามการใช้พลังงานในระดับวงจร คุณสมบัตินี้ประกอบด้วย:

• รายงานการใช้พลังงานโดยละเอียด
• การระบุอุปกรณ์ที่ใช้พลังงานมาก
• ข้อมูลเชิงลึกเพื่อเพิ่มประสิทธิภาพการกระจายโหลด

2. การบำรุงรักษาเชิงคาดการณ์

การใช้ AI และการเรียนรู้ของเครื่องจักรช่วยให้ระบบอัจฉริยะสามารถ:

• ตรวจจับรูปแบบการใช้พลังงานที่บ่งชี้ถึงความล้มเหลวของอุปกรณ์ที่อาจเกิดขึ้น
• ส่งการแจ้งเตือนสำหรับการบำรุงรักษาเชิงป้องกันก่อนที่ปัญหาจะลุกลาม
• ลดระยะเวลาหยุดทำงานโดยกำหนดตารางการบำรุงรักษาเชิงรุก

3. การบูรณาการพลังงานหมุนเวียน

ระบบสมัยใหม่สามารถบูรณาการกับแหล่งพลังงานหมุนเวียน เช่น แผงโซลาร์เซลล์และกังหันลม ช่วยให้ผู้ใช้สามารถ:

• ตรวจสอบการผลิตและการใช้พลังงานแบบเรียลไทม์
• ให้ความสำคัญกับการใช้พลังงานหมุนเวียนเพื่อลดการพึ่งพาโครงข่ายไฟฟ้า
• จัดเก็บพลังงานส่วนเกินในระบบแบตเตอรี่เพื่อใช้ในภายหลัง

การเลือกใช้ระหว่างศูนย์โหลดและแผงแผง

ปัจจัยสำคัญที่ต้องพิจารณา

ตัวอย่างสถานการณ์

1. สำหรับเจ้าของบ้าน
   • Load Center เป็นตัวเลือกที่ดีที่สุดสำหรับการจัดการวงจรไฟฟ้าภายในบ้านมาตรฐาน โดยเฉพาะอย่างยิ่งกับคุณสมบัติการตรวจสอบอัจฉริยะที่ให้การติดตามพลังงานและควบคุมเบรกเกอร์จากระยะไกล
2. สำหรับธุรกิจขนาดเล็ก
   • แผงควบคุมมีความยืดหยุ่นมากขึ้นในการจ่ายไฟให้กับอุปกรณ์สำนักงาน ระบบไฟส่องสว่าง และระบบ HVAC พร้อมทั้งสามารถขยายตัวได้ตามการเติบโตของธุรกิจ
3. สำหรับโรงงานอุตสาหกรรม
   • แผงควบคุมความจุสูงพร้อมการตรวจสอบอัจฉริยะช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของอุปกรณ์ที่สำคัญและลดระยะเวลาหยุดทำงานด้วยการบำรุงรักษาเชิงคาดการณ์

บทสรุป

ทั้งศูนย์โหลดและแผงควบคุมเป็นส่วนสำคัญของระบบไฟฟ้าสมัยใหม่ แต่ตอบสนองความต้องการที่แตกต่างกันขึ้นอยู่กับความจุ ฟังก์ชันการทำงาน และการใช้งานศูนย์โหลดโดดเด่นในด้านที่อยู่อาศัย โดยนำเสนอความเรียบง่าย ราคาที่เอื้อมถึง และความสามารถในการจัดการการจ่ายพลังงานพื้นฐานแผงบอร์ดในทางกลับกัน ได้รับการออกแบบมาเพื่อการใช้งานเชิงพาณิชย์และอุตสาหกรรม โดยมีความจุที่สูงขึ้น ความเป็นโมดูลาร์ และคุณสมบัติที่แข็งแกร่ง

การบูรณาการของเทคโนโลยีการตรวจสอบอัจฉริยะได้ปรับปรุงอุปกรณ์ทั้งสองให้ดียิ่งขึ้น ทำให้มีประสิทธิภาพ เชื่อถือได้ และใช้งานง่ายยิ่งขึ้น ไม่ว่าคุณจะบริหารจัดการบ้าน ธุรกิจ หรือโรงงานอุตสาหกรรม การเข้าใจความแตกต่างเหล่านี้จะช่วยให้คุณเลือกโซลูชันที่เหมาะสมกับความต้องการจ่ายไฟฟ้าของคุณได้

คำถามที่พบบ่อย (FAQs)

1. Load Center สามารถใช้งานในเชิงพาณิชย์ได้หรือไม่?

ใช่ แต่เฉพาะการใช้งานเชิงพาณิชย์ขนาดเล็กที่ต้องการพลังงานปานกลางเท่านั้น สำหรับระบบขนาดใหญ่ แนะนำให้ใช้ Panelboard

2. การตรวจสอบอัจฉริยะช่วยปรับปรุงประสิทธิภาพการใช้พลังงานได้อย่างไร

การตรวจสอบอัจฉริยะให้ข้อมูลแบบเรียลไทม์เกี่ยวกับการใช้พลังงาน ช่วยให้ผู้ใช้สามารถปรับการกระจายโหลดให้เหมาะสม ระบุจุดที่ไม่มีประสิทธิภาพ และลดต้นทุนได้

3. ศูนย์โหลดและแผงควบคุมสามารถใช้แทนกันได้หรือไม่

ไม่ แม้ว่าจะมีความคล้ายคลึงกันบ้าง แต่ Load Centers ได้รับการออกแบบมาสำหรับการใช้งานในที่อยู่อาศัย ในขณะที่ Panelboards ได้รับการออกแบบมาสำหรับการใช้งานเชิงพาณิชย์และอุตสาหกรรมที่มีความจุสูงกว่า

4. แบรนด์ใดบ้างที่นำเสนอ Smart Load Centers และ Panelboards?

• ศูนย์โหลด:ชไนเดอร์ อิเล็คทริค, ซีเมนส์, อีตัน
• แผงบอร์ด:Eaton Power Xpert, Square D โดย Schneider Electric

ด้วยการเข้าใจบทบาทและความสามารถเฉพาะตัวของ Load Centers และ Panelboards คุณสามารถตัดสินใจได้อย่างถูกต้องสำหรับระบบไฟฟ้าของคุณ ไม่ว่าจะเป็นสำหรับบ้าน ธุรกิจ หรือการใช้งานในอุตสาหกรรม
