EcoNet-BH Installasjonsveiledning for termostat til sokkelplatevarmer

Step-by-step instructions, wiring diagrams, and resources for safe installation of your smart line voltage thermostat.

FÅ EcoNet-BH

Kompatibilitet

Installasjon

Diagrammer

PDF-nedlastinger

FAQ

Kompatibilitet og krav

Kompatible varmesystemer

Den smarte termostaten EcoNet-BH er designet fornettspenningsoppvarmingsystemer, inkludert:

Elektriskgulvlister(120V/240V/208V)
Varmeviftemed innebygd kontroll
Konveksjonsovner(elektrisk)
Selvstendige hydroniske varmeovner

Elektriske krav

Strømforsyning: 95–240 V vekselstrøm, 50/60 Hz

Lastekapasitet16A ohmsk belastning (≈3840W @ 240V)

KablingKreverVARM + NØYTRAL ledning(4-tråds tilkobling)

BytteDobbeltpolet for sikker fullkretskontroll

Ikke kompatibel med

Unlike mechanical thermostats, EcoNet-BH requires both line and neutral for smart display, WiFi, and programming.

2-tråds enpolede termostater(mangler nøytral ledning)

24V HVAC-systemer

Innebygde varmeovner med dreiekontroll

Millivolt gasssystemer

Sikkerhetsregler

ELECTRICAL SHOCK OR EQUIPMENT DAMAGE HAZARD

1.

Slå AVbryterfør ledningsføring

2.

Bekreft at strømmen erOFFmed en tester

3.

Autorisert elektriker anbefales

4.

FølgeNECog lokale koder

5.

Aldri koble til strømførende kretser

Trinn-for-trinn installasjon av termostat for baseboardvarmer

STEP 1Fjern den gamle termostaten

Slå av ved sikring
Fjern frontplaten og skruene
Merk og koble fra ledninger
Ta et bilde av gamle ledninger

STEP 2Bekreft spenningstype

120V→ vanlig i hjemmene
240V→ høyere effekt, nødvendig med dobbeltpol
208V→ leiligheter/næringsbygg, bruk kontaktor

STEP 3Ledning EcoNet-BH

1 (L1): Varmt inn
2 (L): Varmt ut → varmeelement
5 (N): Nøytral inn
6 (N1): Nøytral ut → varmeelement
3/4: Ekstern sensor (valgfritt NTC 10k)

STEP 4Monter termostat

Brett ledningene inn i veggboksen
Fest monteringsplaten
Reparer termostat og frontplate
Gjenopprett sikringsstrømmen
Displayet lyser opp
Kjør første oppsett (tid, tidsplan)
Koble til WiFi via SmartLife-appen

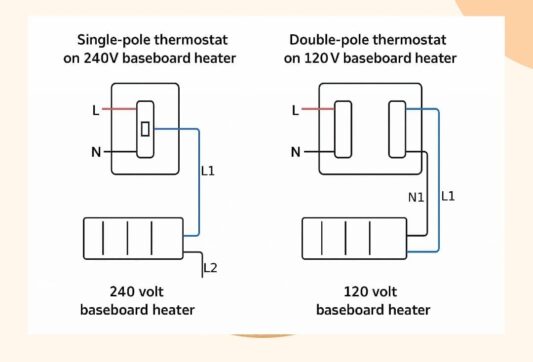

Koblingsskjemaer

120V dobbeltpolet kabling (anbefales)

240V / 208V med kontaktor (sikker metode)

Last ned installasjonsressurser

EcoNet-BH Installasjonshåndbok PDF

Feilsøking

Ingen skjerm→ Sjekk sikring og kabling
Skjermen er på, men den varmer ikke→ Verifiser L1/L/N-tilkoblinger
Temperaturen er unøyaktig→ Kalibrer i innstillinger, unngå varmekilder
Wi-Fi-feil→ Bruk 2,4 GHz, tilbakestill, par appen på nytt

Kontakt oss

Ofte stilte spørsmål

Den gir strøm til skjermen, Wi-Fi og smartfunksjoner kontinuerlig.

Nei. Krever VARM + NØYTRAL. Trekk ny kabel eller oppgrader ledningene.

Ikke kompatibel. Må bruke varmeovner som er beregnet for ekstern termostatkontroll.

16A → 1920W @120V, 3840W @240V. Større belastninger trenger en kontaktor.
