EcoNet-BH Installatiehandleiding voor thermostaat voor plintverwarming
Stapsgewijze instructies, bedradingsschema's en hulpmiddelen voor een veilige installatie van uw slimme netspanningsthermostaat.
Compatibiliteit en vereisten
Compatibele verwarmingssystemen
De slimme thermostaat EcoNet-BH is ontworpen voornetspanningsverwarmingsystemen, inbegrepen:
- Elektrischplintverwarmingen(120V/240V/208V)
- Ventilatorkachelsmet inbouwbediening
- Convectieverwarmers(elektrisch)
- Zelfvoorzienende hydronische verwarmers
Elektrische vereisten
Niet compatibel met
In tegenstelling tot mechanische thermostaten heeft de EcoNet-BH zowel een lijn- als een nuldraad nodig voor het slimme display, wifi en de programmering.
Veiligheidsmaatregelen
ELECTRICAL SHOCK OR EQUIPMENT DAMAGE HAZARD
1.
UIT zettenbrekervóór bedrading
2.
Controleer of de stroom isOFFmet een tester
3.
Erkend elektricien aanbevolen
4.
VolgenNEC& lokale codes
5.
Sluit nooit spanningvoerende circuits aan
Stapsgewijze installatie van de thermostaat van de plintverwarming
STEP 1Verwijder de oude thermostaat
- Schakel de stroom uit bij de stroomonderbreker
- Verwijder het frontpaneel en de schroeven
- Label en ontkoppel draden
- Maak een foto van de oude bedrading
STEP 2Controleer het spanningstype
- 120V→ veelvoorkomend in huizen
- 240V→ hoger vermogen, dubbelpolig nodig
- 208V→ appartementen/commercieel, gebruik contactor
STEP 3Draad EcoNet-BH
- 1 (L1): Heet binnen
- 2 (L): Hot Out → verwarming
- 5 (N): Neutraal In
- 6 (N1): Neutraal uit → verwarming
- 3/4: Externe sensor (optioneel NTC 10k)
STEP 4Thermostaat monteren
- Vouw de draden in de wanddoos
- Montageplaat bevestigen
- Thermostaat en frontpaneel repareren
- Herstel de stroomtoevoer naar de stroomonderbreker
- Display licht op
- Voer de eerste configuratie uit (tijd, schema)
- Maak verbinding met wifi via de SmartLife-app

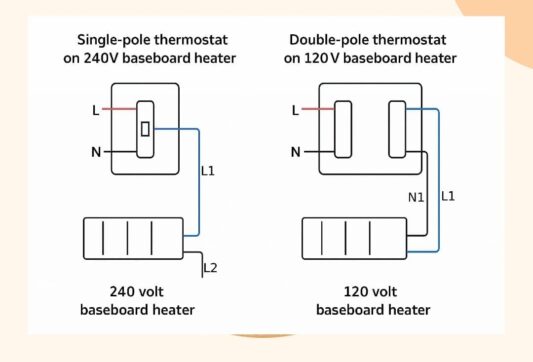

Bedradingsschema's
120V dubbelpolige bedrading (aanbevolen)
240V / 208V met contactor (veilige methode)
Download installatiebronnen
Probleemoplossing
- Geen weergave→ Controleer de zekering en de bedrading
- Display aan maar geen warmte→ Controleer L1/L/N-verbindingen
- Temperatuur onnauwkeurig→ Kalibreer in de instellingen, vermijd warmtebronnen
- WiFi is mislukt→ Gebruik 2,4 GHz, reset, koppel de app opnieuw
Veelgestelde vragen
Waarom heeft EcoNet-BH een neutrale draad nodig?
Het voorziet het display, WiFi en slimme functies continu van stroom.
Kan het een 2-draads enkelpolige thermostaat vervangen?
Nee. Vereist HOT + NEUTRAAL. Trek nieuwe kabel of upgrade de bedrading.
Hoe zit het met ingebouwde draaiknopverwarmingen?
Niet compatibel. Verwarmingselementen moeten geschikt zijn voor externe thermostaatregeling.
Maximale belasting?
16A → 1920W bij 120V, 3840W bij 240V. Grotere belastingen vereisen een contactor.
