EcoNet-BH Guida all'installazione del termostato del termoconvettore
Istruzioni dettagliate, schemi elettrici e risorse per un'installazione sicura del tuo termostato intelligente a tensione di linea.

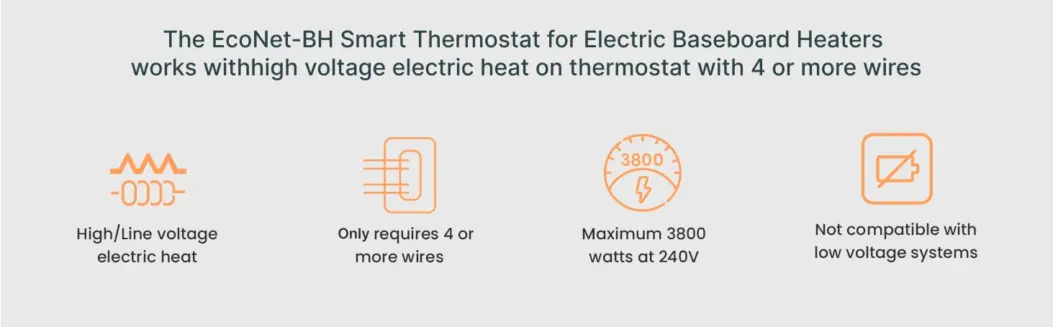

Compatibilità e requisiti
Sistemi di riscaldamento compatibili
Il termostato intelligente EcoNet-BH è progettato perriscaldamento a tensione di lineasistemi, tra cui:

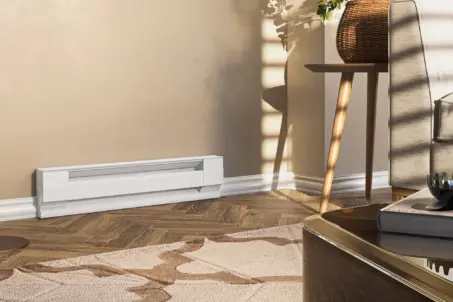

- Elettricotermoconvettori(120V/240V/208V)
- Riscaldatori a ventolacon controllo a parete
- Riscaldatori a convezione(elettrico)
- Riscaldatori idronici autonomi
Requisiti elettrici
Non compatibile con
A differenza dei termostati meccanici, EcoNet-BH richiede sia la linea che il neutro per il display intelligente, il Wi-Fi e la programmazione.
Precauzioni di sicurezza
ELECTRICAL SHOCK OR EQUIPMENT DAMAGE HAZARD
1.

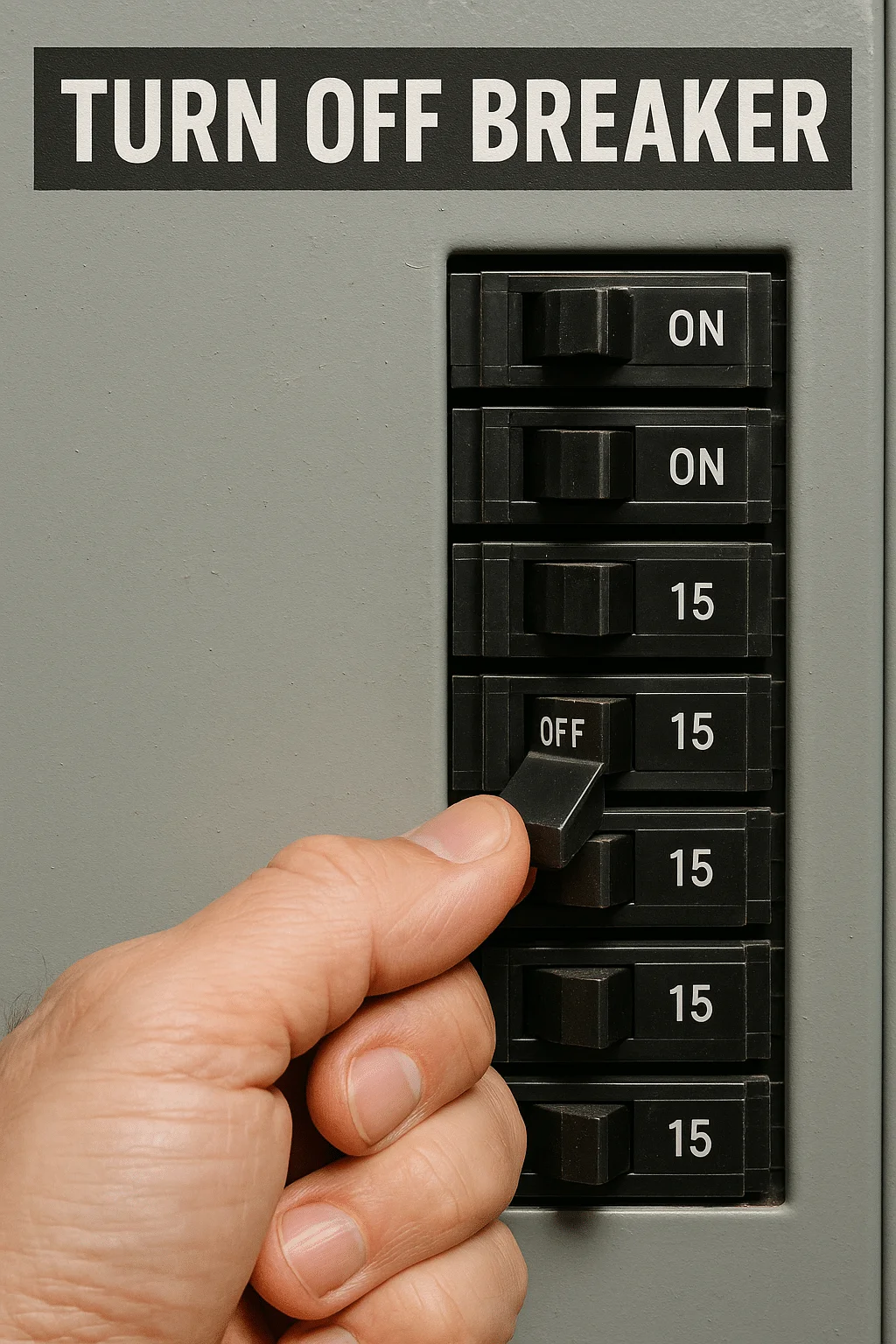

Spegnereinterruttoreprima del cablaggio
2.

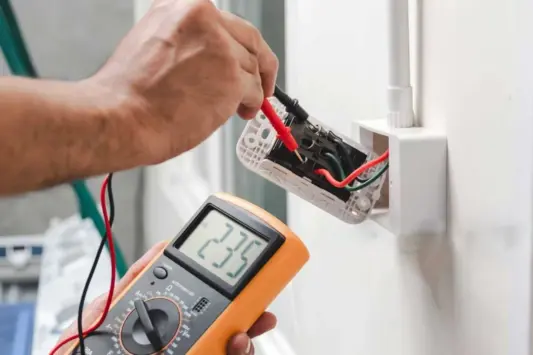

Verificare che l'alimentazione siaOFFcon un tester
3.
Si consiglia un elettricista autorizzato
4.
SeguireNECe codici locali
5.
Non collegare mai circuiti sotto tensione
Installazione passo passo del termostato del termoconvettore

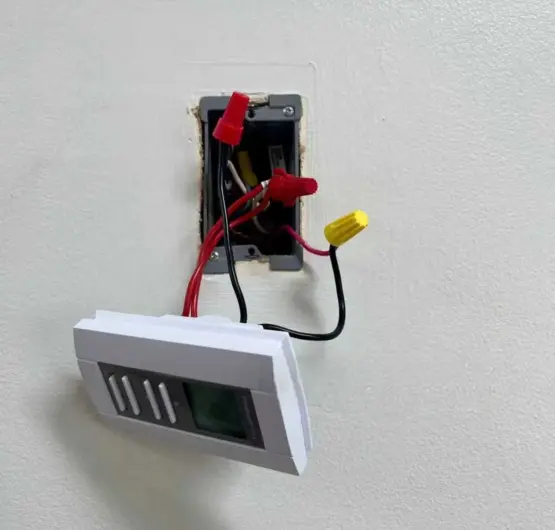

STEP 1Rimuovere il vecchio termostato
- Spegnere l'interruttore
- Rimuovere la piastra frontale e le viti
- Etichettare e scollegare i fili
- Scatta una foto del vecchio cablaggio
STEP 2Verifica il tipo di tensione
- 120V→ comune nelle case
- 240V→ maggiore potenza, necessario un doppio polo
- 208V→ appartamenti/commerciali, utilizzare il contattore
STEP 3Cavo EcoNet-BH
- 1 (L1): Caldo dentro
- 2 (L): Hot Out → riscaldatore
- 5 (N): Ingresso neutro
- 6 (N1): Uscita Neutro → riscaldatore
- 3/4: Sensore esterno (NTC 10k opzionale)

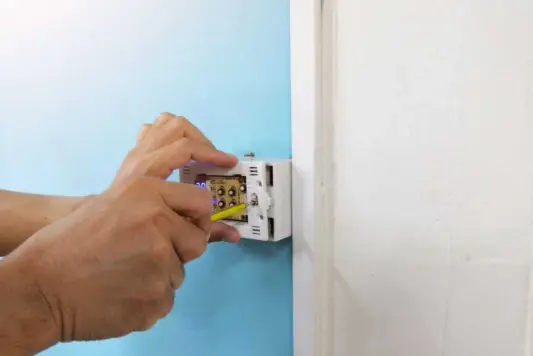

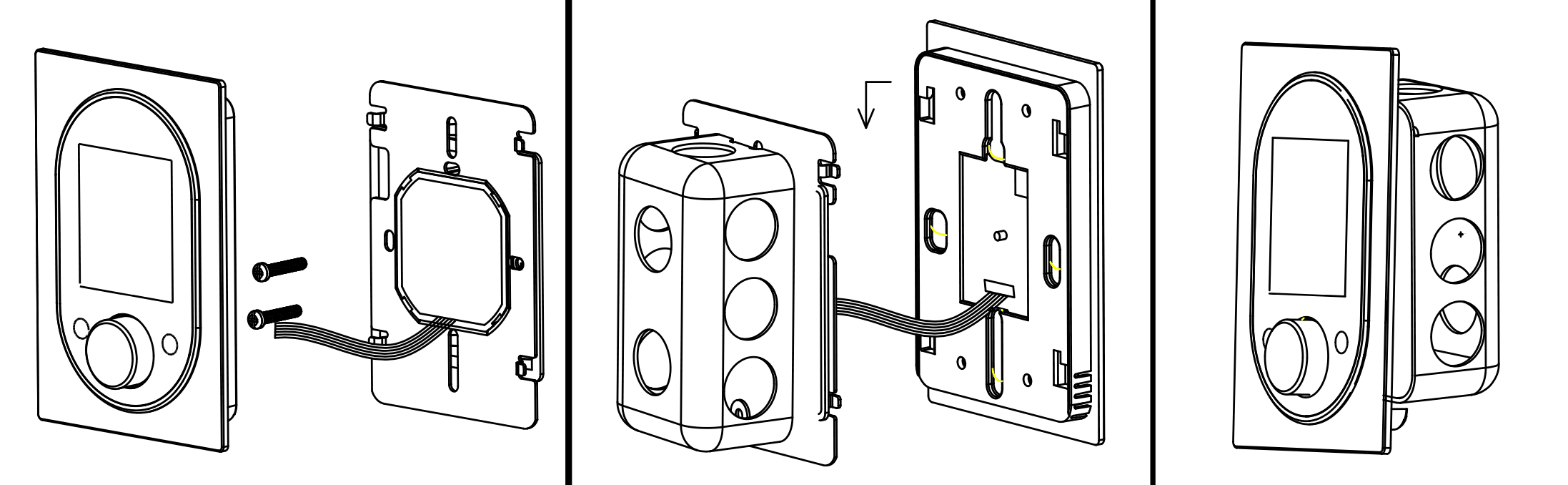

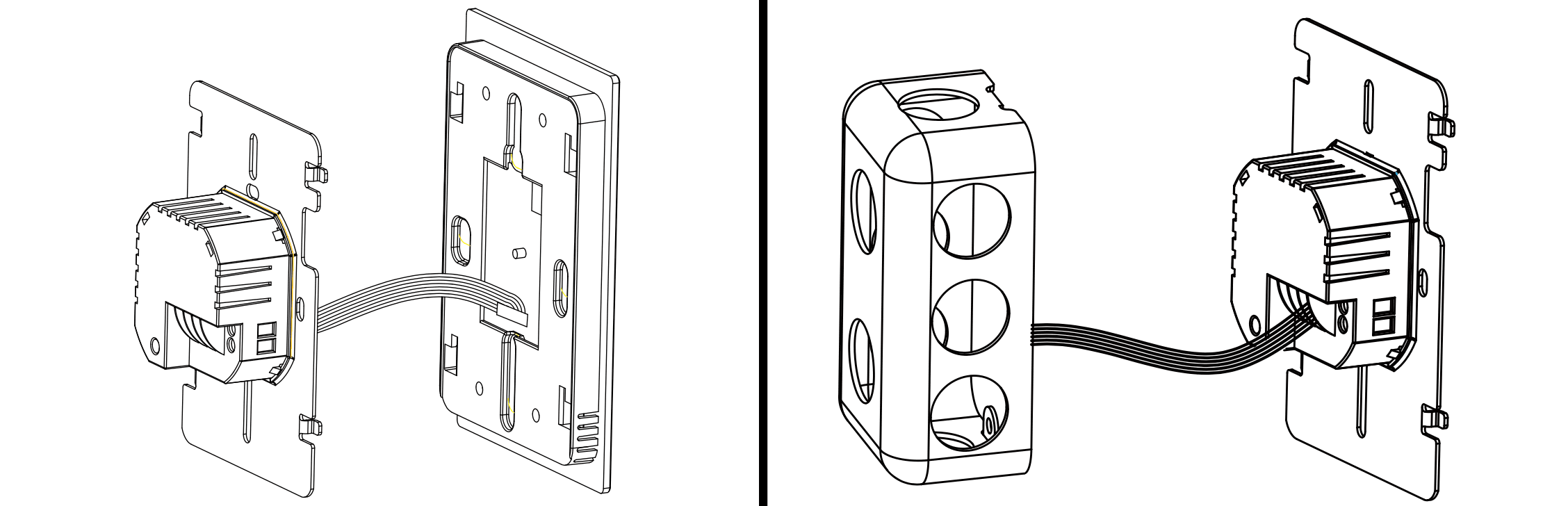

STEP 4Montare il termostato
- Ripiegare i fili nella scatola a muro
- Fissare la piastra di montaggio
- Riparare il termostato e la piastra frontale
- Ripristinare l'alimentazione dell'interruttore
- Il display si illumina
- Eseguire la configurazione iniziale (ora, pianificazione)
- Connettiti al WiFi tramite l'app SmartLife

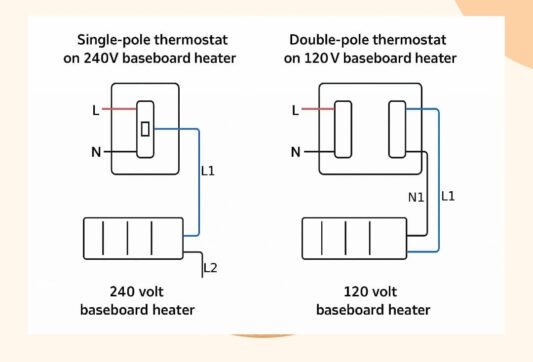

Schemi elettrici
Cablaggio bipolare da 120 V (consigliato)
240 V / 208 V con contattore (metodo sicuro)
Scarica le risorse di installazione
Risoluzione dei problemi
- Nessuna visualizzazione→ Controllare l'interruttore e il cablaggio
- Display acceso ma niente riscaldamento→ Verificare le connessioni L1/L/N
- Temperatura imprecisa→ Calibrare nelle impostazioni, evitare fonti di calore
- Wi-Fi non funzionante→ Usa 2,4 GHz, ripristina, riassocia l'app
Domande frequenti
Perché EcoNet-BH ha bisogno di un filo neutro?
Alimenta costantemente il display, il Wi-Fi e le funzioni intelligenti.
Può sostituire un termostato unipolare a 2 fili?
No. Richiede FASE + NEUTRO. Installare un nuovo cavo o aggiornare il cablaggio.
E per quanto riguarda i riscaldatori integrati?
Non compatibile. È necessario utilizzare riscaldatori progettati per il controllo tramite termostato esterno.
Carico massimo?
16A → 1920W a 120V, 3840W a 240V. Carichi più grandi necessitano di un contattore.
