Guide d'installation du thermostat de plinthe chauffante EcoNet-BH
Instructions étape par étape, schémas de câblage et ressources pour une installation sûre de votre thermostat intelligent à tension de ligne.
Compatibilité et exigences
Systèmes de chauffage compatibles
Le thermostat intelligent EcoNet-BH est conçu pourchauffage à tension de lignesystèmes, y compris:
- Électriqueplinthes chauffantes(120V/240V/208V)
- radiateurs à air pulséavec commande murale
- Convecteurs(électrique)
- Chauffe-eau hydroniques autonomes
Exigences électriques
Non compatible avec
Contrairement aux thermostats mécaniques, EcoNet-BH nécessite à la fois une ligne et un neutre pour l'affichage intelligent, le WiFi et la programmation.
Précautions de sécurité
ELECTRICAL SHOCK OR EQUIPMENT DAMAGE HAZARD
1.
Éteindrebriseuravant le câblage
2.
Vérifiez que l'alimentation estOFFavec un testeur
3.
Électricien agréé recommandé
4.
SuivreNECet codes locaux
5.
Ne jamais câbler des circuits sous tension
Installation étape par étape du thermostat du radiateur de plinthe
STEP 1Retirer l'ancien thermostat
- Coupure de courant au disjoncteur
- Retirer la plaque frontale et les vis
- Étiqueter et déconnecter les fils
- Prenez une photo de l'ancien câblage
STEP 2Vérifier le type de tension
- 120V→ courant dans les maisons
- 240V→ puissance plus élevée, bipolaire nécessaire
- 208V→ appartements/commerces, utiliser un entrepreneur
STEP 3Fil EcoNet-BH
- 1 (L1) : Chaud
- 2 (L) : Sortie chaude → chauffage
- 5 (N) : Neutre en entrée
- 6 (N1) : Sortie neutre → chauffage
- 3/4 : Capteur externe (NTC 10k en option)
STEP 4Thermostat de montage
- Pliez les fils dans la boîte murale
- Fixer la plaque de montage
- Réparer le thermostat et la plaque frontale
- Rétablir l'alimentation du disjoncteur
- L'écran s'allume
- Exécuter la configuration initiale (heure, calendrier)
- Connectez le WiFi via l'application SmartLife

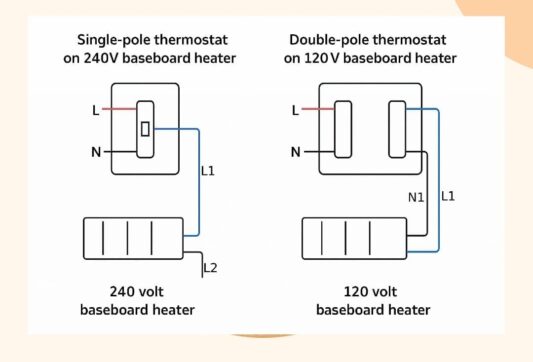

Schémas de câblage
Câblage bipolaire 120 V (recommandé)
240 V / 208 V avec contacteur (méthode sûre)
Télécharger les ressources d'installation
Dépannage
- Pas d'affichage→ Vérifiez le disjoncteur et le câblage
- Affichage allumé mais pas de chaleur→ Vérifier les connexions L1/L/N
- Température inexacte→ Calibrer dans les paramètres, éviter les sources de chaleur
- Le Wi-Fi a échoué→ Utiliser 2,4 GHz, réinitialiser, réappairer l'application
Questions fréquemment posées
Pourquoi EcoNet-BH a-t-il besoin d'un fil neutre ?
Il alimente l'affichage, le Wi-Fi et les fonctionnalités intelligentes en continu.
Peut-il remplacer un thermostat unipolaire à 2 fils ?
Non. Nécessite un conducteur chaud et neutre. Installez un nouveau câble ou améliorez le câblage.
Qu'en est-il des radiateurs à cadran intégrés ?
Non compatible. Doit utiliser des radiateurs conçus pour un contrôle par thermostat externe.
Charge maximale ?
16 A → 1 920 W à 120 V, 3 840 W à 240 V. Les charges plus importantes nécessitent un contacteur.
