EcoNet-BH Installationsanleitung für den Thermostat der Fußleistenheizung

Schritt-für-Schritt-Anleitungen, Schaltpläne und Ressourcen für die sichere Installation Ihres intelligenten Netzspannungsthermostats.

GET EcoNet-BH

Kompatibilität

Installation

Diagramme

PDF-Downloads

FAQ

Kompatibilität und Anforderungen

Kompatible Heizsysteme

Der intelligente Thermostat EcoNet-BH ist konzipiert fürNetzspannung HeizungSysteme, einschließlich:

ElektrischFußleistenheizungen(120V/240V/208V)
Gebläseheizungenmit Unterputzsteuerung
Konvektionsheizungen(elektrisch)
In sich geschlossene Warmwasserheizungen

Elektrische Anforderungen

Stromversorgung: 95–240 V Wechselstrom, 50/60 Hz

Tragfähigkeit: 16 A ohmsche Last (≈3840 W bei 240 V)

Verdrahtung: ErfordertHOT + NEUTRAL Kabel(4-Leiter-Anschluss)

Umschalten: Zweipolig für sichere Vollstromsteuerung

Nicht kompatibel mit

Im Gegensatz zu mechanischen Thermostaten benötigt EcoNet-BH sowohl Leitung als auch Neutralleiter für Smart Display, WLAN und Programmierung.

2-adrige einpolige Thermostate(fehlender Neutralleiter)

24-V-HVAC-Systeme

Integrierte Heizgeräte mit Drehregler

Millivolt-Gassysteme

EcoNet-BH compatible what heating system

Sicherheitsvorkehrungen

ELECTRICAL SHOCK OR EQUIPMENT DAMAGE HAZARD

1.

AusschaltenLeistungsschaltervor der Verdrahtung

2.

Überprüfen Sie, ob die StromversorgungOFFmit einem Tester

3.

Lizenzierter Elektriker empfohlen

4.

FolgenNECund lokale Codes

5.

Verdrahten Sie niemals stromführende Stromkreise

Schrittweise Installation des Thermostats für die Fußleistenheizung

checking voltage for baseboard heater thermostat installation

STEP 1Alten Thermostat entfernen

Strom am Leistungsschalter AUS
Frontplatte und Schrauben entfernen
Leitungen beschriften und trennen
Machen Sie ein Foto von alten Verkabelungen

how to remove old baseboard heater thermostat

STEP 2Spannungstyp überprüfen

120V→ häufig in Haushalten
240V→ höhere Leistung, Doppelpol erforderlich
208V→ Wohnungen/Gewerbe, Einsatz Schütz

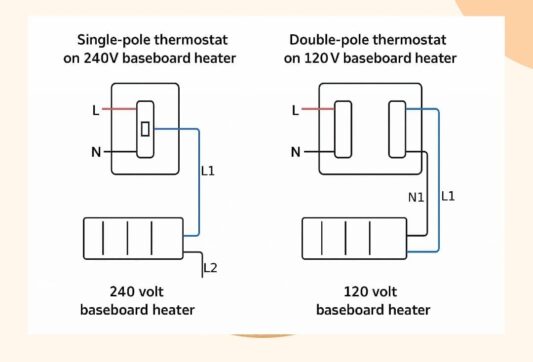

Single-pole and double-pole EcoNet-BH thermostat wiring

STEP 3Draht EcoNet-BH

1 (L1): Heiß rein
2 (L): Heißluftausgang → Heizung
5 (N): Neutralstellung
6 (N1): Neutralleiterausgang → Heizung
3/4: Externer Sensor (optional NTC 10k)

STEP 4Thermostat montieren

Kabel in die Wanddose falten
Montageplatte anbringen
Thermostat und Frontplatte reparieren
Stellen Sie die Stromversorgung des Leistungsschalters wieder her
Anzeige leuchtet
Ersteinrichtung ausführen (Zeit, Zeitplan)
WLAN über die SmartLife-App verbinden

Schaltpläne

EcoNet-BH 120V Electrical Baseboard Thermostat Wiring Diagram

120-V-Doppelpolverkabelung (empfohlen)

EcoNet-BH 204_208V Electrical Baseboard Thermostat Wiring Diagram

240 V / 208 V mit Schütz (sichere Methode)

Installationsressourcen herunterladen

EcoNet-BH Installationshandbuch PDF

Fehlerbehebung

Keine Anzeige→ Leistungsschalter und Verkabelung prüfen
Display an, aber keine Wärme→ L1/L/N-Verbindungen überprüfen
Temperatur ungenau→ In den Einstellungen kalibrieren, Wärmequellen vermeiden
WLAN fehlgeschlagen→ 2,4 GHz verwenden, zurücksetzen, App neu koppeln

Kontaktieren Sie uns

Häufig gestellte Fragen

Es versorgt Display, WLAN und Smart-Funktionen kontinuierlich mit Strom.

Nein. Erfordert POSITIV + NEUTRAL. Verlegen Sie ein neues Kabel oder rüsten Sie die Verkabelung auf.

Nicht kompatibel. Es müssen Heizgeräte verwendet werden, die für die externe Thermostatsteuerung ausgelegt sind.

16 A → 1920 W bei 120 V, 3840 W bei 240 V. Größere Lasten benötigen einen Schütz.
