EcoNet-BH Руководство по установке термостата плинтусного обогревателя
Пошаговые инструкции, схемы электропроводки и ресурсы для безопасной установки интеллектуального термостата линейного напряжения.
Совместимость и требования
Совместимые системы отопления
Умный термостат EcoNet-BH предназначен длянагрев сетевого напряжениясистемы, включая:
- Электрическийплинтусные обогреватели(120V/240V/208V)
- Тепловентиляторыс встроенным управлением
- Конвекционные обогреватели(электрический)
- Автономные гидравлические нагреватели
Требования к электроснабжению
Не совместимо с
В отличие от механических термостатов, EcoNet-BH требует как линию, так и нейтраль для интеллектуального дисплея, Wi-Fi и программирования.
Меры предосторожности
ELECTRICAL SHOCK OR EQUIPMENT DAMAGE HAZARD
1.
Выключатьвыключательперед подключением
2.
Проверьте наличие питания.OFFс тестером
3.
Рекомендуется лицензированный электрик
4.
СледоватьNECи местные кодексы
5.
Никогда не подключайте цепи под напряжением
Пошаговая инструкция по установке термостата плинтусного обогревателя
STEP 1Удалить старый термостат
- Отключите питание на выключателе
- Снимите лицевую панель и винты.
- Маркируйте и отсоединяйте провода
- Сфотографируйте старую проводку
STEP 2Проверьте тип напряжения
- 120V→ часто встречается в домах
- 240V→ требуется более высокая мощность, двухполюсный
- 208V→ квартиры/коммерческие помещения, используйте контактора
STEP 3Провод EcoNet-BH
- 1 (L1): Горячий вход
- 2 (L): Горячий выход → нагреватель
- 5 (N): Вход нейтрали
- 6 (N1): Нейтраль Выход → обогреватель
- 3/4: Внешний датчик (опционально NTC 10k)
STEP 4Крепление термостата
- Сложите провода в настенную коробку
- Прикрепить монтажную пластину
- Отремонтируйте термостат и лицевую панель
- Восстановить питание выключателя
- Дисплей загорается
- Выполнить первоначальную настройку (время, расписание)
- Подключите Wi-Fi через приложение SmartLife

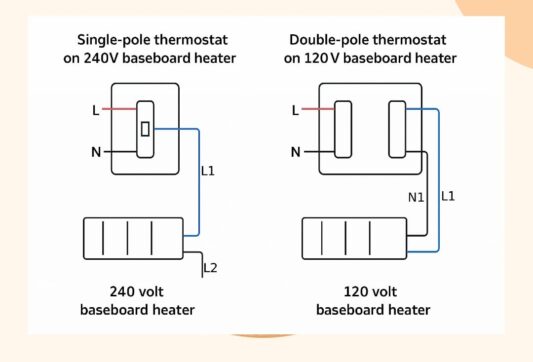

Схемы электропроводки
Двухполюсная проводка 120 В (рекомендуется)
240 В / 208 В с контактором (безопасный метод)
Загрузить ресурсы по установке
Поиск неисправностей
- Нет дисплея→ Проверьте выключатель и проводку
- Дисплей включен, но нет тепла→ Проверьте соединения L1/L/N
- Температура неточная→ Откалибруйте настройки, избегайте источников тепла
- Wi-Fi не работает→ Используйте 2,4 ГГц, сбросьте настройки, повторно подключите приложение
Часто задаваемые вопросы
Зачем EcoNet-BH нужен нейтральный провод?
Он непрерывно питает дисплей, Wi-Fi и интеллектуальные функции.
Может ли он заменить двухпроводной однополюсный термостат?
Нет. Требуется ФАЗА + НЕЙТРАЛЬ. Проложите новый кабель или обновите проводку.
А как насчет встроенных циферблатных обогревателей?
Несовместимо. Необходимо использовать обогреватели, предназначенные для управления внешним термостатом.
Максимальная нагрузка?
16 А → 1920 Вт при 120 В, 3840 Вт при 240 В. Для больших нагрузок требуется контактор.
