EcoNet-BH 베이스보드 히터 온도 조절 장치 설치 안내서
스마트 라인 전압 온도 조절 장치를 안전하게 설치하기 위한 단계별 지침, 배선도 및 리소스입니다.
호환성 및 요구 사항
호환 난방 시스템
EcoNet-BH 스마트 온도 조절 장치는 다음을 위해 설계되었습니다.선전압 가열시스템, 포함:
- 전기 같은베이스보드 히터(120V/240V/208V)
- 팬 강제 히터벽면 제어 기능 포함
- 대류 히터(전기 같은)
- 독립형 하이드로닉 히터
전기 요구 사항
호환되지 않음
기계식 온도 조절 장치와 달리 EcoNet-BH는 스마트 디스플레이, WiFi 및 프로그래밍을 위해 라인과 중성선이 모두 필요합니다.
안전 예방 조치
ELECTRICAL SHOCK OR EQUIPMENT DAMAGE HAZARD
1.
끄다파쇄기배선 전
2.
전원이 공급되는지 확인하세요OFF테스터와 함께
3.
면허가 있는 전기 기술자를 추천합니다
4.
따르다NEC& 지역 코드
5.
절대로 전기 회로에 배선하지 마십시오
단계별 베이스보드 히터 온도 조절기 설치
STEP 1오래된 온도 조절 장치 제거
- 차단기에서 전원을 끕니다
- 페이스플레이트 및 나사 제거
- 전선에 라벨을 붙이고 분리하세요
- 오래된 배선의 사진을 찍으세요
STEP 2전압 유형 확인
- 120V→ 가정에서 흔히 볼 수 있는
- 240V→ 더 높은 전력, 이중극이 필요함
- 208V→ 아파트/상업용, 접촉기 사용
STEP 3와이어 EcoNet-BH
- 1(L1): 핫인
- 2(L): Hot Out → 히터
- 5(N): 중립
- 6(N1): 중성선 출력 → 히터
- 3/4: 외부 센서(옵션 NTC 10k)
STEP 4마운트 서모스탯
- 벽면 상자에 전선을 접으세요
- 장착판을 부착하세요
- 온도 조절 장치 및 전면판 고정
- 차단기 전원 복구
- 디스플레이가 켜집니다
- 초기 설정 실행(시간, 일정)
- SmartLife 앱을 통해 WiFi 연결

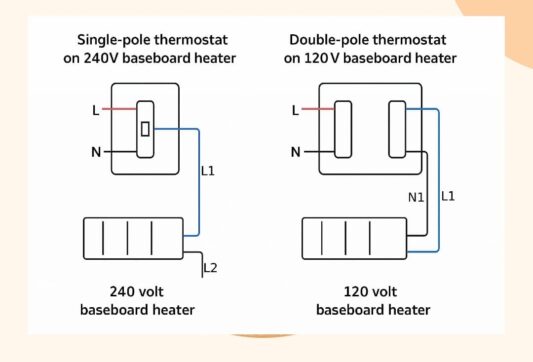

배선도
120V 2극 배선(권장)
접촉기가 있는 240V / 208V(안전 방식)
설치 리소스 다운로드
문제 해결
- 디스플레이 없음→ 차단기 및 배선 점검
- 디스플레이는 켜져 있지만 열이 나지 않습니다.→ L1/L/N 연결 확인
- 온도가 정확하지 않습니다→ 설정에서 보정하고 열원을 피하세요
- 와이파이가 실패했습니다→ 2.4GHz 사용 후, 앱 재설정 후 재페어링
자주 묻는 질문
EcoNet-BH에 중성선이 필요한 이유는 무엇입니까?
디스플레이, WiFi, 스마트 기능에 지속적으로 전원을 공급합니다.
2선식 단극 온도 조절 장치를 대체할 수 있나요?
아니요. HOT + NEUTRAL이 필요합니다. 새 케이블을 설치하거나 배선을 업그레이드하세요.
다이얼 히터가 내장되어 있나요?
호환되지 않습니다. 외부 온도 조절 장치용으로 설계된 히터를 사용해야 합니다.
최대 하중?
16A → 120V에서 1920W, 240V에서 3840W. 더 큰 부하에는 접촉기가 필요합니다.
