스마트 온도 조절기 설치를 위한 C-와이어 어댑터: 그 정의와 필요성

C-와이어 어댑터가 무엇인지, 스마트 온도 조절기에 왜 필수적인지, 그리고 HVAC 시스템에 설치하는 방법을 알아보세요. 이 가이드는 C-와이어 연결을 간소화하여 온도 조절기를 원활하게 설치하고 에너지 효율을 높이는 데 도움이 됩니다.

그루스 IoT,2024년 12월 11일

1. C-와이어 어댑터란 무엇인가요?

스마트 온도 조절기가 가정에서 점점 더 인기를 얻으면서, 더 효율적인 에너지 관리와 편리한 제어를 위해 스마트 온도 조절기로 업그레이드하려는 사용자가 점점 늘어나고 있습니다. 하지만 많은 사용자가 설치 과정에서 공통적인 문제를 겪고 있습니다. 바로 스마트 온도 조절기가 없다는 것입니다.C-와이어(공통선).

C-와이어는 스마트 온도 조절기 작동에 필수적입니다. Wi-Fi 연결, 터치스크린 디스플레이, 학습 알고리즘과 같은 고급 기능을 지원하는 지속적인 전력 공급을 제공하기 때문입니다. 기존의 HVAC(난방, 환기, 에어컨) 또는 히트 펌프 시스템에는 C-와이어가 없는 경우가 많아 스마트 온도 조절기로 업그레이드할 때 다른 솔루션을 찾아야 합니다.

C-와이어 어댑터이 문제를 해결하기 위해 개발되었습니다. 기존 HVAC 배선을 재배선하여 가상 C-Wire를 생성하여 복잡한 배선 변경이나 값비싼 장비 교체 없이 스마트 온도 조절기에 안정적인 전력을 공급합니다.

2. C-Wire의 기능

기능설명
연속 전력 공급C-Wire는 스마트 온도 조절 장치에 24VAC 전원을 지속적으로 공급하여 핵심 기능을 지원합니다.
고급 기능 지원스마트 온도 조절기는 Wi-Fi, 터치스크린, 원격 제어, 학습 알고리즘과 같은 기능을 위해 C-Wire를 사용하는데, 이는 기존 온도 조절기에는 필요하지 않습니다.

C-Wire가 없으면 시스템은 종종 R-Wire 또는 기타 제어선에서 간헐적으로 전원을 끌어오는 "전력 도용" 현상을 보입니다. 이는 전력 공급 불안정으로 이어져 스마트 온도 조절기의 성능에 영향을 미칠 수 있습니다. 예를 들어, 기기의 Wi-Fi 연결이 끊어지거나 명령에 느리게 응답할 수 있습니다.

3. C-Wire 어댑터의 응용 분야

C-와이어 어댑터는 HVAC 시스템에서 C-와이어가 부족한 문제를 해결하는 데 이상적인 장치입니다. 기존 배선을 조정하여 C-와이어의 기능을 시뮬레이션하여 스마트 온도 조절기의 정상적인 작동을 보장합니다. 일반적인 용도는 다음과 같습니다.

3.1. 스마트 온도 조절기에 전원 공급

  • 스마트 온도 조절 장치는 기존의 R(전원) 및 W(난방 제어) 전선으로는 공급할 수 없는 저전류 연속 전원 공급이 필요합니다.
  • 어댑터는 기존 전선(예: G 또는 Y 전선)을 재구성하여 동등한 C-Wire 전원을 공급합니다.

3.2. 레거시 시스템과의 호환성

  • 오래된 HVAC 시스템과 히트 펌프에는 전용 C-Wire 연결이 없어 스마트 온도 조절 장치로 업그레이드하기가 복잡합니다.
  • C-Wire 어댑터는 이러한 시스템과의 호환성을 보장하여 비용이 많이 드는 재배선이나 장비 교체를 방지합니다.

3.3. 설치 간소화

  • 기존의 배선 작업에는 벽을 자르거나, 전선을 추가하거나, HVAC 제어판을 재구성하는 작업이 포함될 수 있습니다.
  • C-Wire 어댑터를 사용하면 C-Wire 기능을 빠르게 구현할 수 있어 시간과 노동력을 절약할 수 있습니다.

4. C-와이어 어댑터 작동 방식

C-와이어 어댑터는 기존 배선을 재배치하거나 HVAC 제어 인터페이스를 확장하여 가상 C-와이어를 생성하여 스마트 온도 조절기에 전원을 공급합니다. 주요 작동 방식은 다음과 같습니다.

4.1. G-Wire(팬 제어 와이어) 재사용

  • 하드웨어나 소프트웨어를 통해 팬 제어를 유지하면서 G-Wire를 C-Wire로 재구성합니다.
  • 장점: 추가 배선이 필요 없으며 대부분 시스템과 호환됩니다.
  • 고려 사항: 팬 제어 논리를 조정해야 할 수도 있습니다.

4.2. 병렬 전원 공급 장치

  • R-Wire(24VAC)와 기타 제어선(예: W 또는 Y)에서 전원을 분할하여 안정적인 저전류 공급을 제공합니다.
  • 장점: 유연한 설치로 다기능 HVAC 시스템에 적합합니다.

4.3. 전용 C-Wire 생성

  • HVAC 제어 보드 인터페이스를 확장하여 전용 C-Wire를 생성합니다.
  • 장점: 안정적으로 작동하는 복잡한 다단계 난방 또는 냉각 시스템에 적합합니다.

5. C-와이어 연결 방법

5.1. C-Wire 및 표준 인터페이스 로직

단말기기능 설명연결 논리
R (파워)24VAC 전원 공급R을 온도 조절 장치의 R 단자에 연결합니다. C-와이어는 전원 공급을 위한 회로를 완성합니다.
C (공통)연속적인 전력을 제공합니다Wi-Fi와 같은 고급 기능을 사용하려면 C를 온도 조절 장치의 C 단자에 연결하세요.
W(난방)난방 시스템을 활성화합니다W를 가열 장치에 연결하고, C-Wire는 독립적인 전원을 공급합니다.
Y(냉각)냉각 시스템을 활성화합니다Y를 냉각 장치에 연결하고, C-Wire는 독립적인 전원을 공급합니다.
O/B(역전 밸브)난방과 냉방 사이에서 히트 펌프 모드를 전환합니다.O/B를 역전 밸브에 연결하고, C-와이어는 온도 조절 장치에 전원을 공급합니다.

이 구성은 C-Wire가 난방, 냉방 및 팬 기능을 지원하는 동시에 온도 조절 장치에 안정적인 전력을 공급할 수 있도록 보장합니다.

5.2. C-와이어 어댑터 설치

C-와이어 어댑터는 일반적으로 HVAC 제어반 근처(보통 퍼니스 또는 공기 처리기 내부)에 설치됩니다. 기존 배선을 재배선하여 "가상" C-와이어를 생성합니다. 일반적인 설치 위치는 다음과 같습니다.

a. HVAC 제어 보드에서

  • 가장 일반적인 위치로, 제어판에 직접 연결됩니다.
  • 제어판은 일반적으로 다음 내부에 있습니다.
  • 용광로(가스나 전기).
  • 에어 핸들러(히트펌프용)

b. 온도 조절 장치 근처

  • HVAC 장비 분해를 방지하기 위해 온도 조절 장치 뒤나 근처에 설치합니다.
  • 간단한 설치를 선호하는, 도구가 제한적인 사용자에게 적합합니다.

c. 독립형 전원 모듈

  • HVAC에 직접 연결할 수 없는 경우, 독립형 전원 모듈을 벽면 콘센트에 꽂아 기존 배선을 수정하지 않고도 온도 조절기에 전원을 공급할 수 있습니다.

6. C-Wire 어댑터 설치 단계

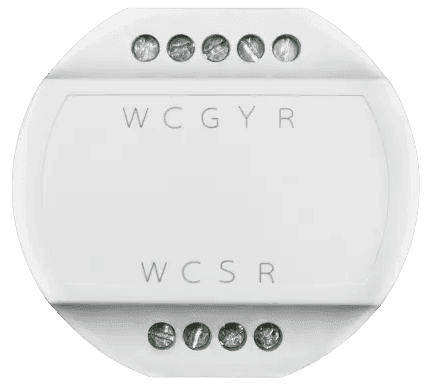

Grus EcoNet TU C Wire Adapter -

6.1. C-와이어 누락 확인

  • HVAC 제어판과 온도 조절 장치 배선 배치를 검사합니다.
  • C-Wire나 C 단자를 사용할 수 없는 경우 C-Wire 어댑터를 설치하세요.

6.2. 호환 어댑터 선택

  • HVAC 시스템 및 스마트 온도 조절기 브랜드(예: Nest Power Connector, Honeywell C-Wire Adapter 또는 Grus EcoNet-TU)와 호환되는 C-Wire 어댑터를 선택하세요.

6.3. 어댑터를 HVAC 제어 보드에 연결

어댑터 입력 단자기능 설명HVAC 제어 보드에 연결
아르 자형HVAC 제어 보드의 R 단자
기음공통선HVAC 제어 보드의 C 단자 또는 어댑터에서 생성됨
난방 제어HVAC 제어 보드의 W 단자
와이냉각 제어HVAC 제어 보드의 Y 단자
G팬 제어기존 팬 연결 유지

6.4. 어댑터를 온도 조절 장치에 연결

어댑터 출력 단자기능 설명온도 조절기 단자에 연결
가열을 활성화하기 위한 가열 제어 신호온도 조절 장치의 W 단자
기음연속 전력을 공급하는 공통선온도 조절 장치의 C 단자
에스특수 지시에 대한 신호 제어온도 조절 장치의 신호 단자(지원되는 경우)
아르 자형온도 조절 장치에 전원을 공급하기 위한 전원(24VAC)온도 조절 장치의 R 단자

6.5. 시스템 테스트

  • HVAC 시스템에 전원을 공급하고 온도 조절 장치가 제대로 작동하는지 확인하세요.
  • 난방, 냉방, 팬 기능을 테스트하여 연결이 올바른지 확인하세요.

7. 인기 있는 C-와이어 어댑터 비교

상표특징이상적인 응용 프로그램
그루스 에코넷-TU다양한 브랜드와 호환되며 복잡한 시스템을 지원합니다.HVAC 및 히트펌프 시스템, 다단계 난방/냉방
Nest 전원 커넥터Nest 온도 조절기용으로 특별히 설계되어 설치가 간편합니다.단일 단계 난방/냉방 시스템
허니웰 C-와이어 어댑터Honeywell 스마트 온도 조절기에 적합한 컴팩트한 디자인단일 또는 다단계 가열/냉방
에코비 파워 익스텐더 키트Ecobee 온도 조절 장치에 포함되어 있으며 고급 기능을 지원합니다.다단계 난방/냉방, 복잡한 HVAC 시스템

C-Wire 어댑터는 배선을 다시 할 필요 없이 C-Wire를 구축할 수 있는 편리한 솔루션입니다. 적합한 어댑터를 선택하고 표준 설치 절차를 따르면 최소한의 노력으로 스마트 온도 조절기의 모든 이점을 누릴 수 있습니다. Nest, Honeywell, Ecobee 등 어떤 제품을 사용하든 적합한 어댑터를 선택하고 설치하면 HVAC 시스템을 업그레이드하여 더욱 스마트하고 효율적인 냉난방 환경을 제공할 수 있습니다.
