互換性と要件
互換性のある暖房システム
EcoNet-BHスマートサーモスタットは、線間電圧加熱システム、 含む：
- 電気ベースボードヒーター(120V/240V/208V)
- ファンヒーター壁内制御付き
- 対流ヒーター（電気）
- 独立型温水暖房機
電気要件
互換性なし
機械式サーモスタットとは異なり、EcoNet-BH では、スマート ディスプレイ、WiFi、プログラミングにラインとニュートラルの両方が必要です。
安全上の注意
ELECTRICAL SHOCK OR EQUIPMENT DAMAGE HAZARD
1.
消すブレーカ配線前
2.
電源がOFFテスター付き
3.
資格を持った電気技師を推奨
4.
フォローするNECおよび地域コード
5.
活線配線は絶対に行わないでください
ベースボードヒーターのサーモスタットの取り付け手順
STEP 1古いサーモスタットを取り外す
- ブレーカーで電源を切る
- フェイスプレートとネジを取り外す
- ワイヤーにラベルを付けて外す
- 古い配線の写真を撮る
STEP 2電圧の種類を確認する
- 120V→ 家庭でよく見られる
- 240V→ より高い電力、二極化が必要
- 208V→ アパート/商業施設、コンタクターを使用
STEP 3ワイヤーEcoNet-BH
- 1 (L1): ホットイン
- 2（L）：温水出力→ヒーター
- 5 (N): ニュートラルイン
- 6（N1）：ニュートラル出力→ヒーター
- 3/4: 外部センサー（オプションのNTC 10k）
STEP 4サーモスタットマウント
- 配線を壁のボックスに折り込む
- 取り付けプレートを取り付ける
- サーモスタットとフェースプレートの修理
- ブレーカーの電源を復旧する
- ディスプレイが点灯
- 初期セットアップを実行する（時間、スケジュール）
- SmartLifeアプリ経由でWiFiを接続する

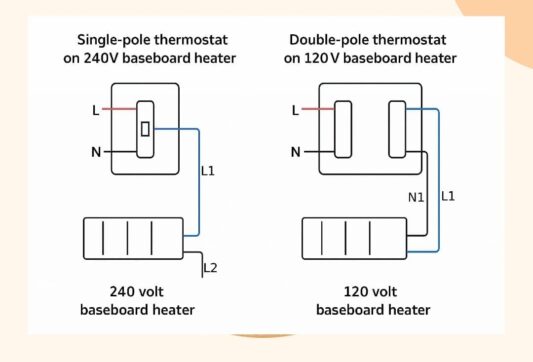

配線図
120V 二極配線（推奨）
240V / 208V コンタクタ付き（安全方式）
インストールリソースをダウンロード
トラブルシューティング
- 表示なし→ ブレーカーと配線を確認してください
- ディスプレイは点灯しているが発熱しない→ L1/L/N接続を確認する
- 温度が不正確→ 設定を調整し、熱源を避けてください
- WiFiが失敗しました→ 2.4GHzを使用し、リセットしてアプリを再ペアリングする
よくある質問
EcoNet-BH に中性線が必要なのはなぜですか?
ディスプレイ、WiFi、スマート機能に継続的に電力を供給します。
2 線式単極サーモスタットの代わりに使用できますか?
いいえ。ホット+ニュートラルが必要です。新しいケーブルを敷設するか、配線をアップグレードしてください。
ダイヤルヒーター内蔵型はどうですか？
互換性がありません。外部サーモスタット制御用に設計されたヒーターを使用する必要があります。
最大荷重？
16A → 120Vで1920W、240Vで3840W。より大きな負荷にはコンタクタが必要です。
