120V または 240V ベースボード ヒーター スマート サーモスタットの設置: 単極と双極、2 線式、3 線式、4 線式とは何ですか?

機械式ダイヤルからスマートサーモスタットベースボード暖房システムの場合、多くの住宅所有者は、配線設定が炉やヒートポンプで使用される 24V HVAC サーモスタットと同じではないことにすぐに気付きます。

北米のベースボードヒーターは通常、120Vまたは240Vのライン電圧で動作します。サーモスタットの配線は単極または双極2 線式、3 線式、または 4 線式接続。

スマート サーモスタットを設置する場合、これらの用語を理解することは単なる技術的な知識ではなく、安全で正常に動作する設置とまったく電源が入らない設置の違いにつながります。

1. ベースボードヒーターの電圧：120V vs. 240V

電柱と電線について議論する前に、電圧の違いを理解することが重要です。

• 120V ベースボードヒーター
• 小さな部屋、アパート、古い家によく見られる
• 240Vと比較して同じワット数でより高い電流を消費します
• よく組み合わせられる二極サーモスタット完全に電力をカットする（L + ニュートラル）
• 240V ベースボードヒーター
• 広いスペースのほとんどの米国およびカナダの住宅では標準です
• 電流が低いため、高ワット負荷に対してより効率的です
• 頻繁に制御される単極サーモスタット片方の脚だけを切る

🔎プロのヒント:サーモスタットを購入する前に、ブレーカーの定格と配線ラベルを確認してください。120Vのサーモスタットに240Vのヒーターを接続しても動作せず、安全上の問題が生じる可能性があります。

2. 単極サーモスタットと双極サーモスタット

ここから多くの混乱が始まります。簡単に言うと、

• 単極サーモスタット
• 割り込みのみホットレッグ（L）1本
• もう一方の脚（L2またはニュートラル）は常に接続されたままです
• ヒーターは技術的には常に通電されていますが、サーモスタットが開いているときはオフになります。
• 両方で120Vおよび240Vヒーター
• フレーズ：「単極サーモスタットは1本のラインだけをカットします」
• 二極サーモスタット
• 割り込み両脚（120Vの場合はホット+ニュートラル、240Vの場合はL1 + L2）
• 提供する完全な回路遮断→ より安全で、電気コードで義務付けられていることが多い
• 一般的な120Vヒーター240V設備でも使用される
• フレーズ：「二極サーモスタットは完全な遮断を提供します」

✅ スマートサーモスタットの場合:

ほとんどのモデルは単極機能—両方必要だからLとNの入力電子機器用ですが、通常は1つだけ切り替えますL出力ヒーターに。つまり、単極サーモスタットのように動作する.

3. サーモスタットの配線タイプ：2線式、3線式、4線式

古いサーモスタットによっては、次のような問題が発生する可能性があります。

• 2線式サーモスタット
  • 最もシンプルな形式。通常は単極
  • ただオン/オフスイッチ路線の片側
  • 中性線がない = ❌ ほとんどのスマートサーモスタットと互換性がない
• 3線式サーモスタット
  • 従来のサーモスタットではなく、スマートサーモスタットEcoNet-BH スマートベースボードサーモスタットサポートも
  • ライン、負荷、パイロット/インジケータ接続を提供します
• 4線式サーモスタット
  • 典型的な二極
  • 入力線2本（ラインL1 + ニュートラル）、出力線2本（負荷L1 + ヒーターへのニュートラル）
  • スマートベースボードサーモスタットは主に
  • 完全な切断を保証する

4. スマートサーモスタットにL + Nが必要な理由

従来の手動サーモスタットとは異なり、スマートサーモスタットは継続的な電力供給を必要とする電子機器、Wi-Fi/Zigbeeチップ、ディスプレイなど。これがベースボードヒータースマートサーモスタットの設置低電圧 HVAC サーモスタットとの違い:

• Aライン電圧スマートサーモスタットニーズ：
• L（ライン/ホット）
• N（中立）
• 従来の2線式サーモスタットは、中性線を供給せずに電力を遮断するだけなので、互換性がないほとんどのスマートモデルで使用できます。

👉 この要件をよく目にするのはこのためです:「中性線が必要です」スマートサーモスタットのマニュアルに記載されています。

5. スマートサーモスタット = 単極動作

ほとんどのベースボード ヒーター スマート サーモスタットの設置では、スマート サーモスタットは次の機能を実行します。

• L + Nを（自らに力を与えるため）
• 出力はLのみ切り替えヒーターへ
• ヒーターの中性線はヒーターに直接接続されます

つまり、スマートサーモスタットは回路の片側だけを遮断することになります。単極サーモスタットのように.

🔎 これは多くの240Vシステムでは一般的で安全ですが、一部の地域の電気コードでは依然として推奨または要求されています。二極遮断器安全のため、必ずお住まいの地域の条例をご確認ください。

6. 配線図

A) 120Vスマートベースボードサーモスタットの配線図を理解する

上の図は、ベースボードヒータースマートサーモスタットの設置120Vシステムの場合:

• 左：4線式二極サーモスタット
  • サーモスタットはライン入力/ライン出力andニュートラルイン / ニュートラルアウト合計 4 本のワイヤーになります。
  • ホット (L) とニュートラル (N) の両方がサーモスタットを通じて切り替えられます。
  • オフにすると回路は完全に切断された最大限の安全性を提供します。
  • これは伝統的な二極サーモスタット配線コードによって要求されることが多い。
• 右：3線式単極サーモスタット
  • スマートサーモスタットはLとN電子機器に電力を供給するため。
  • ホットレッグ（L）のみがヒーターに切り替えられ、Lアウト中性線はヒーターに直接送られます。
  • これは、サーモスタットが単極デバイス回路の片側のみを遮断します。
  • 最も近代的なスマートサーモスタット継続的な電力供給のために中性接続が必要なので、この配線方法を使用します。

⚡主な違い:

• 二極（4線式）= より安全で完全な回路遮断。
• 単極（3線式）= スマート サーモスタットでは一般的で、ホット レッグ 1 つだけをカットし、ニュートラルは接続されたままにします。

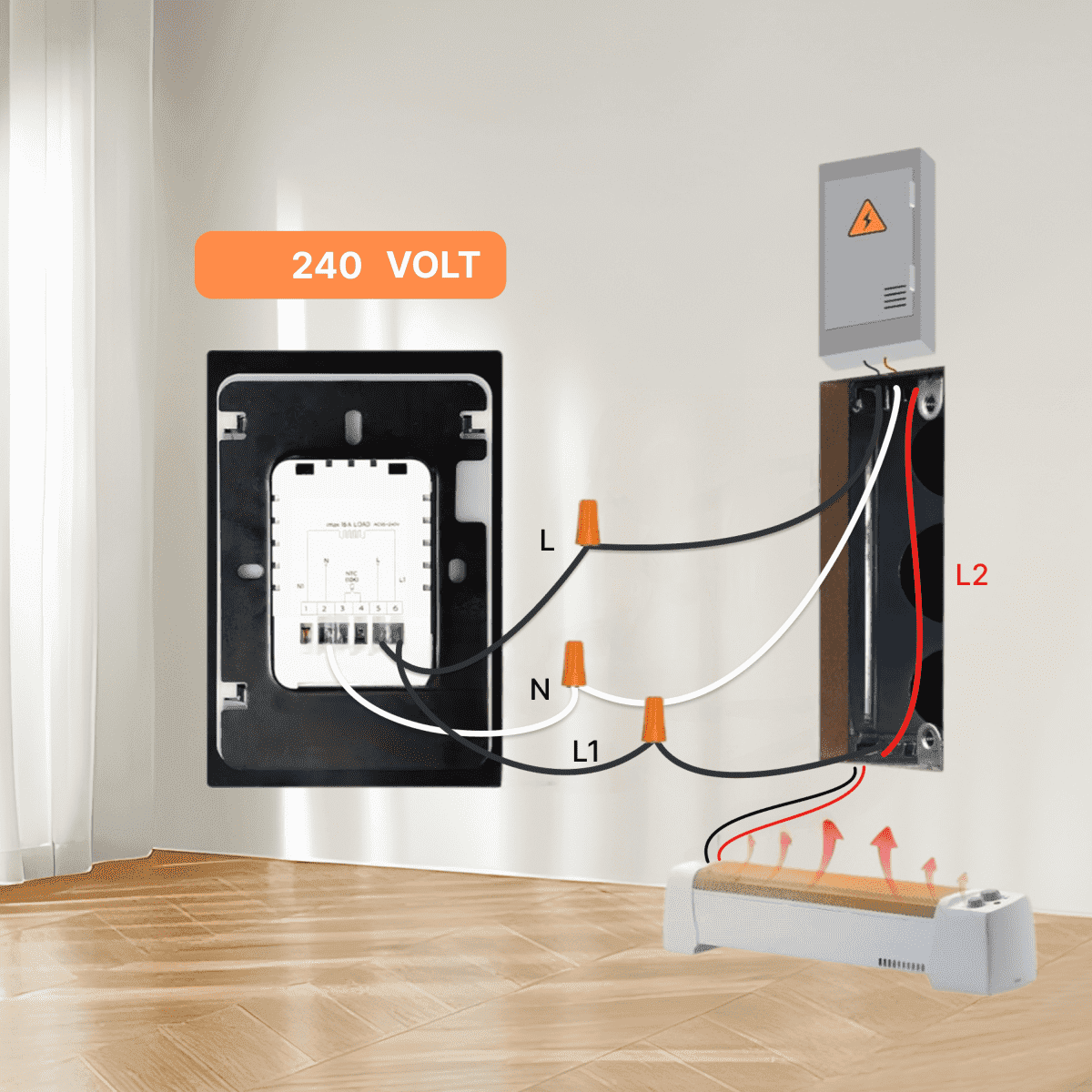

**B) 240Vスマートベースボードサーモスタットの配線図を理解する

この図は、240Vベースボードヒーター制御できるスマートサーモスタット典型的なベースボードヒータースマートサーモスタットの設置.

• 電源（L1、L2、N）
  • 240V 暖房システムでは 2 つのホット レッグを使用します。L1（ホットレッグ1、120V）andL2（ホットレッグ2、120V）L1とL2を組み合わせることでヒーターに240Vを供給します。
  • ヒーター自体には中性（N）は必要ありませんが、スマートサーモスタットには中性線接続が必要です内部の電子機器に電力を供給するためです。
• スマートサーモスタットの接続
  • L1入力 / L1出力: サーモスタットは 1 つのホット レッグ (L1) のみをヒーターに切り替えます。
  • Nで: 中性線はサーモスタットの電子機器に電力を供給します。
  • 出力: ヒーターはスイッチ L1 と直接 L2 を受け取り、240V 電源を生成します。
• 動作 = 単極サーモスタット
  • サーモスタットは中断するだけですL1.
  • L2は常に接続されたままそのため、ヒーターには常に 1 本のホット レッグが通電した状態になります。
  • これにより、スマートサーモスタットは単極サーモスタット二極切断ではありません。

7. どのような配線タイプがありますか?

• 壁掛けサーモスタットが2本のワイヤーのみ→ シンプルです単極,ほとんどのスマートサーモスタットでは使用できません.
• もしあなたが4本のワイヤー→ あなたは二極サーモスタットは、通常、スマート単極サーモスタットの設置に適合させることができます。

• もしあなたが3本のワイヤー→ パイロット ライトまたはファンの統合の可能性があります。製造元の仕様を確認してください。

8. 安全性とコードに関する考慮事項

対処する際に線間電圧配線（120V / 240V）、常に覚えておいてください：

• 二極式 = より安全な切断多くの地域では、建築基準法で二極サーモスタットの使用が推奨または義務付けられています。完全な回路遮断特に 120V ヒーターの場合。
• スマートサーモスタット = 単極動作ほとんどのスマートサーモスタットは片方の脚（L）のみを切断し、もう片方の脚は常に接続された状態になります。これは正常な動作ですが、完全に切断されるわけではありません。
• 中立が必要設置場所にホット ワイヤが 2 本しかなく、ニュートラル ワイヤがない場合は、新しいケーブルを配線するか、2 線式操作用に特別に設計されたサーモスタット (スマート市場ではまれ) を選択する必要がある場合があります。

⚡プロのヒント:必ずマルチメーターで配線を確認し、お住まいの地域の電気工事規定を確認してください。ご不明な場合は、資格を持った電気技師にご相談ください。

9. 配線タイプによる互換性

簡単な互換性表はこちらベースボードヒータースマートサーモスタットの設置:

10. スマートな単極と双極の選択

• 安全性と完全な切断を望むなら→ 固執する二極機械式サーモスタット.
• スマート機能（Wi-Fi、Zigbee、自動化）が必要な場合→ 期待する単極動作ほとんどのスマート サーモスタットは、電力に中性線を使用する際に 1 つの脚のみを切り替えるためです。

👉 最善の道は、電圧（120Vまたは240V）に合わせたスマートサーモスタット配線構成を確認し、安全性を補強するブレーカーまたは専用の切断スイッチ.

11. 今すぐアップグレードする理由

• 暖房費を10～20%節約毎年冬（DOEデータ）
• リモートコントロールと自動化= 無駄のない快適さ
• スマートホームとの統合（ホームアシスタント、Zigbee2MQTT、Alexa、Google）
• 将来を見据えたユーティリティのアップグレードより多くの家庭がスマートエネルギー管理を導入するにつれて

🔚 結論

あなたが小さなアパートの120Vベースボードヒーターまたは大きな家全体に240Vシステムの違いを理解する単極対双極and2線式、3線式、または4線式のセットアップスマート サーモスタットをインストールする前に、これが不可欠です。

ベースボードヒータースマートサーモスタットの設置配線の種類を把握し、適切なサーモスタットと組み合わせれば、難しくはありません。
