交流電圧波形を通して120V、120V/240V、120V/208Vの電圧の原理と計算ロジックを理解する

120V、120V/240V、120V/208Vの交流電圧波形の違い、それぞれの用途、電圧計算について学びます。分相電力と三相電力の仕組みを理解し、スマートメーターでエネルギー使用量を最適化しましょう。

Grus IoT,2025年3月21日

交流(AC)電源は、家庭、企業、産業施設に電力を供給するための標準的な方法です。電圧レベルと位相構成は用途によって異なります。この記事では、以下の内容について説明します。

120V単相、120V/240V分相、120V/208V三相システムの波形特性を説明する
各システムの正弦波電圧波形を図解する
さまざまな構成で電圧計算がどのように実行されるかを示します


1. 120V単相交流波形

🔹一般的に使用される用途:
✔ 標準的な家庭用コンセント
✔ 照明回路
✔ 小型家電

特徴:

  • RMS電圧:120V
  • ピーク電圧の計算:
    $$V_{\text{peak}} = V_{\text{RMS}} \times \sqrt{2} = 120V \times 1.414 = 170V$$
  • 頻度:60Hz(16.67msごとに1サイクル)
  • 電圧は+170Vと-170Vの間で振動します

次の図は、120V AC正弦波:


2. 120V/240V分相交流波形

🔹一般的に使用される用途:
✔ 住宅用電気システム
✔ 高出力家電(電気オーブン、HVAC、給湯器、EV充電器)

仕組み:

  • センタータップ付きトランスは2本のホットワイヤ(L1とL2)と1本のニュートラルワイヤ(N).
  • L1 からニュートラル (120V)、L2 からニュートラル (120V)、および L1 から L2 (240V)。
  • L1とL2は180°位相がずれているつまり、波形は正反対になります。

240Vの電圧計算:
$$V_{\text{peak}} = 240V \times \sqrt{2} = 339V$$

下の図は、120V/240V分相正弦波:


3. 120V/208V 三相スター交流波形

🔹一般的に使用される用途:
✔ 商業ビル
✔ 集合住宅
✔ データセンターとITインフラストラクチャ

仕組み:

  • A三相Y字型変圧器提供するL1、L2、L3、ニュートラル(N).
  • 各相から中性線(L1-N、L2-N、L3-N)までの電圧は 120V です。
  • 各位相ペア (L1-L2、L2-L3、L1-L3) は、120° の位相シフトにより 208 V になります。

208Vの電圧計算:
$$V_{\text{L1-L2}} = V_{\text{L1-N}} + V_{\text{L2-N}} = 120V + 120V = 240V$$
$$V_{\text{Line}} = V_{\text{Phase}} \times \sqrt{3} = 120V \times 1.732 = 208V$$

下の図は、120V/208V 三相Y字正弦波:


4. 電圧波形の可視化

以下は、120V単相、120V/240V分相、および120V/208V三相交流システム.

📌グラフからの主な観察事項:

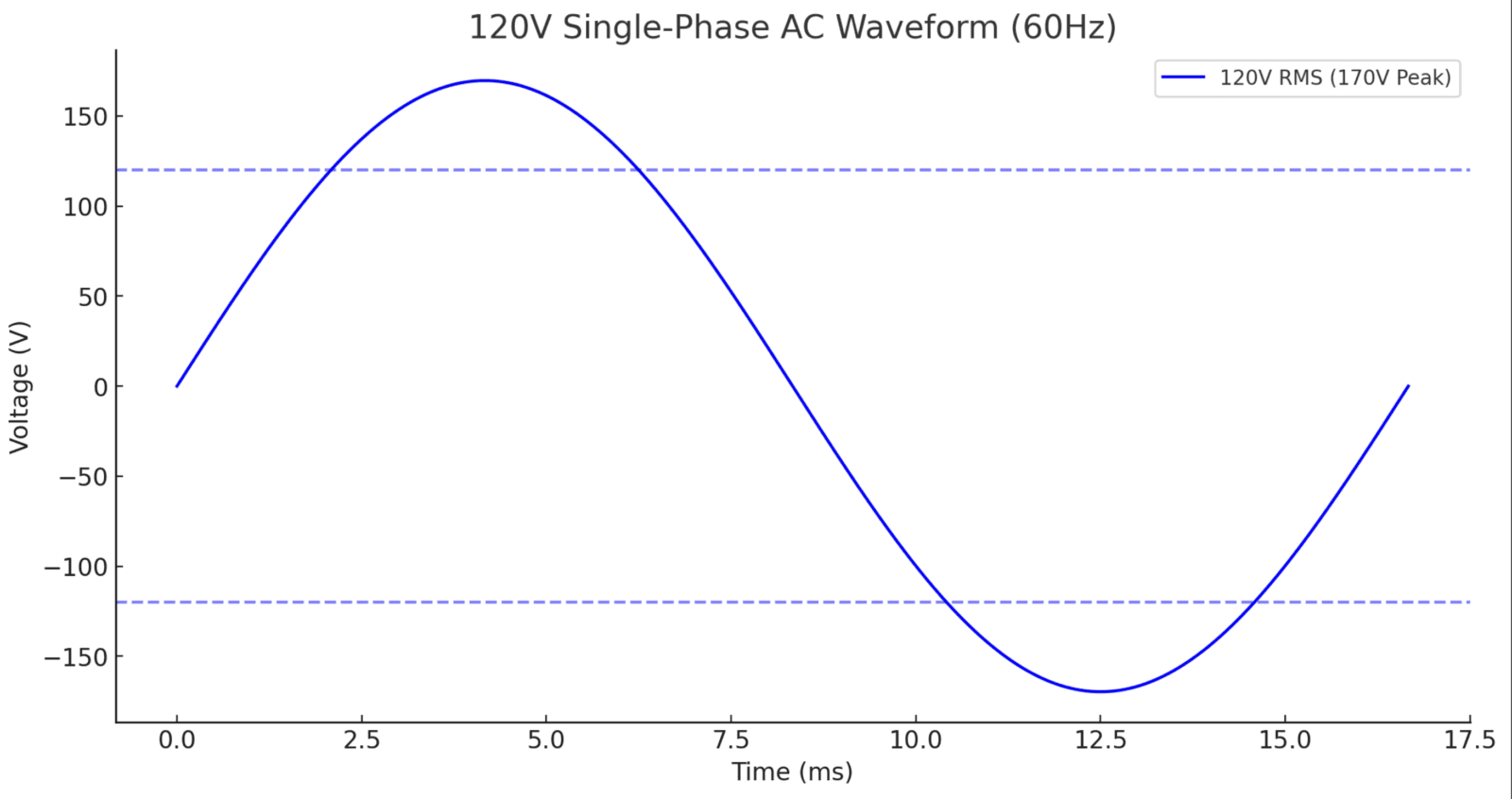

  • 120V単相:1つの正弦波が振動する+170Vおよび-170V.
2025 03 21 16 40 04 image -
  • 標準的な家庭用コンセント、60Hz、正弦波、ピーク電圧170V.
  • AC周期は16.67ms(1/60Hz)です。

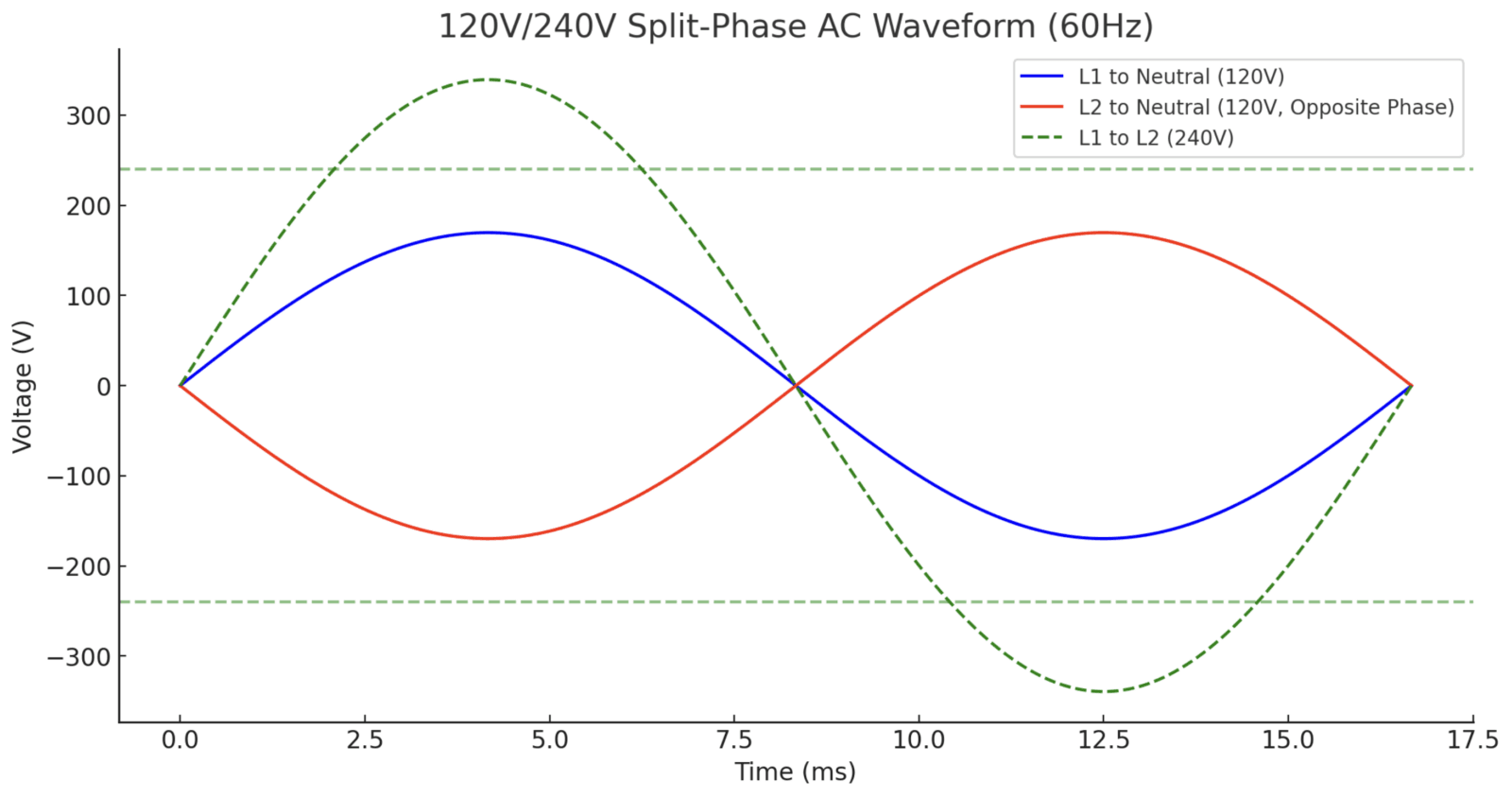

  • 120V/240V スプリットフェーズ:L1とL2は180°位相がずれている、生産L1-L2間に240V.
2025 03 21 16 41 15 image -
  • L1とL2は180°異なるため、240Vの差動電圧が発生します。.
  • L1→NとL2→Nはどちらも120Vで、L1→L2は240V電源高出力デバイス(EV充電器、エアコンなど)向け。

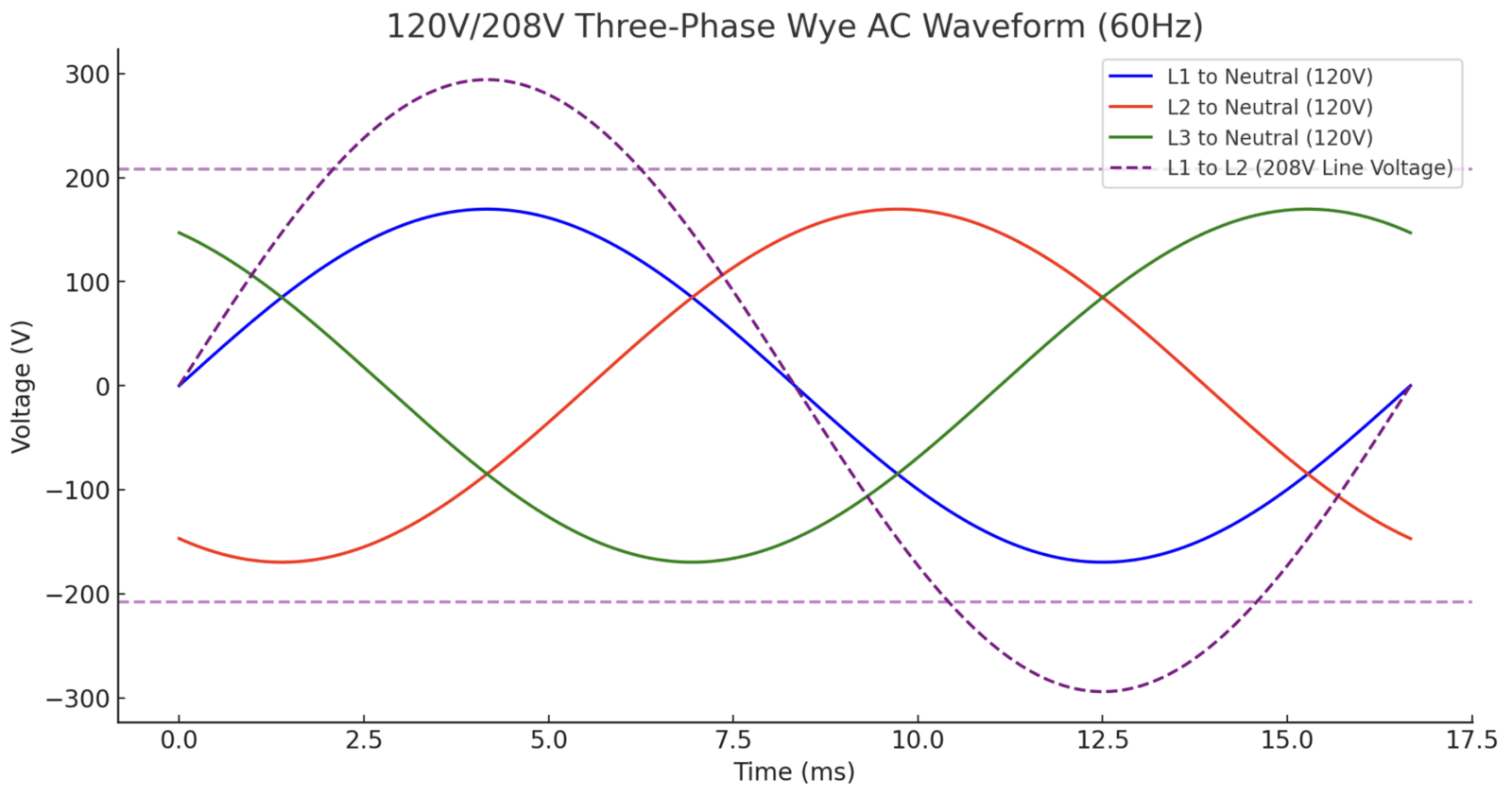

  • 120V/208V 三相スター:L1、L2、L3は120°離れた、 形にする任意の2相間で208V.
2025 03 21 16 40 54 image -
  • L1、L2、L3は120°異なります.
  • L1、L2、L3 → ニュートラル = 120V単相負荷(照明、オフィス機器)用。
  • L1→L2、L2→L3、L1→L3=208V三相負荷(モーター、商用 HVAC)用。

5. 電圧波形を理解することがなぜ重要なのか?

AC電圧波形を理解することは、電気システムの設計、負荷のバランス調整、エネルギー効率の向上.

💡実用的なアプリケーション:
住宅所有者と電気技師– 家電製品に適した電圧を選択する
事業主– 商業スペースのエネルギー効率の最適化
データセンターと工場– バランスの取れた三相電力配分の確保

🔹適切なスマートエネルギーモニターの選択:

スマートメーターベスト対応電圧システム
WattNet-3一般的な三相エネルギー監視120/208V、277/480V 三相(スター)
WattPanel-3倍高度なマルチチャネル負荷監視120/208V、277/480V 三相

📌スマート メーターを使用して電圧と電流の波形を監視することで、最適なエネルギー配分とコスト削減が保証されます。


6. 結論:電圧システムに基づくエネルギー使用の最適化

理解120V、120V/240V、120V/208Vの波形より良い負荷分散、エネルギー効率、電気システム設計.

重要なポイント:

  • 120V単相:家庭用コンセントや小型家電の規格です。
  • 120V/240V スプリットフェーズ:住宅の高電力負荷に使用されます。
  • 120V/208V 三相:商業ビルでは一般的で、電力を効率的にバランスさせます。
